GASARC

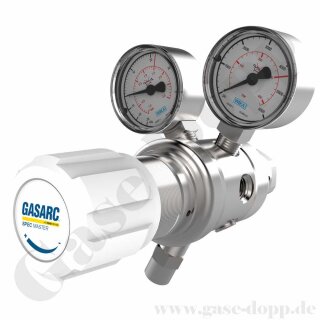

SPEC Master HPT601
Zweistufiger Membran-Druckminderer
Messing vernickelt
für Gasereinheit 6.0
60 bar
0 - 6 bar stufenlos regelbar
für alle nicht toxische und nicht korrosive Brenngase
für Gase bis Reinheitsklasse 6.0
Gase: für alle nicht toxischen und nicht korrosiven, auch brennbare Gase
Material Messing vernickelt
einstufige Bauart
Druckminderer mit Membran
maximaler Eingangsdruck 60 bar
verwendbar als 60 bar Druckminderer
Arbeitsdruck / Hinterdruck: 0 - 6 bar regelbar
Vordruckseite:
Manometer Ø 50 mm
Eingang: NPT 1/4" IG
Hinterdruckseite
Ausgang: NPT 1/4" IG
Manometer 50mm (2") Diameter
Temperaturbereich -20° C to +60° C
Durchflusskoeffizient (Cv) 0.1
Helium-Leckrate 1 x 10-9 mbar l/s
Gewicht 1,4 kg
WERKSTOFFE
Grundkörper Messing vernickelt
Gehäusedeckel Messing vernickelt
Membran Edelstahl
Dichtung Gehäusedeckel FKM
Ventilsitz PCTFE
Filter 10 Micron 316L Edelstahl
EIGENSCHAFTEN
Sechs Ein- und Ausgangsanschlüsse
Wandaufbaumöglichkeit (rückseitige Montagebohrungen)
Einschraubsitz
Minimierte gasberührte Fläche
Komplettprogramm an Ein- und Ausgangsanschlüssen
Seitlicher Eingang oder von unten (6 Uhr)
Bezeichnungen im Shop
Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können
Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss
Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.
mögliche Optionen
Manometer
1. Ohne Manometer
2. Verschlussschraube montiert
Eingangs- Flaschenanschluss
1. Flaschenanschlüsse 200 /300 bar
2. Ohne Verschraubung (1/4"NPT IG)
3. 1/8 Klemmringverschraubung ES
4. 1/4 Klemmringverschraubung ES
5. 6mm Klemmringverschraubung ES
6. 1/4 NPT Male - AG
7. G3/8 BSP R/H Messing Male - AG
8. G3/8 BSP L/H Messing Male - AG
Ausgangsanschluss
1. Ohne Verschraubung (1/4"NPT IG)
2. 1/8 Klemmringverschraubung ES
3. 1/4 Klemmringverschraubung ES
4. 6mm Klemmringverschraubung ES
5. 1/4 NPT Male - AG
6. G3/8 BSP R/H Messing Male - AG
7. G3/8 BSP L/H Messing Male - AG
8. Absperrventil, 1/4 NPT F, EPDM-Dichtung oder FKM-Dichtung
9. Absperrventil, 1/8 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
10. Absperrventil, 1/4 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
11. Absperrventil, 6 mm Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
12. Absperrventil, 1/4 NPT Male, EPDM-Dichtung oder FKM-Dichtung
13. Absperrventil, G3/8 BSP R/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung
14. Absperrventil, G3/8 BSP L/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung
Weitere Optionen
1. Prozessgasspülung FKM
2. Prozessgasspülung EPDM
3. Federhauben-Entlüftungskit /Bonnet Vent-Capture-Kit
4. Heliumtest-Zertifikat
5. Konformitätsbescheinigung (CoC)
6. Panel-Mutter-Montage-Kit
7. Kalibrier-/Druckprüfungs- Zertifikat
weitere Optionen auf Anfrage
Die Spec Master HPT601 Druckminderer sind 2-stufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen ein genauer Arbeitsdruck erforderlich ist. Sie sind geeignet für nicht-korrosive, nichttoxische reine Brenngase bis zu einem Reinheitsgrad von 6.0 (99.9999 %).
