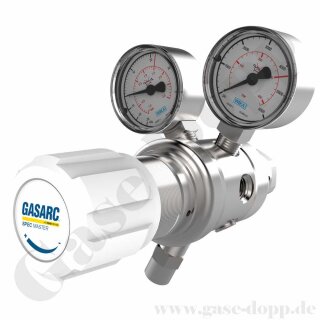

Reinstgasdruckminderer 6.0 60 bar - bis 3,5 bar regelbar - 2-stufig - PTFE / EPDM - Messing vernickelt - GASARC SPEC MASTER HPT602

Artikelnummer: 17280

Kategorie: Reinstgas 60 bar Druckminderer


399,99 €

inkl. 19% USt. , zzgl. Versand

Lieferzeit: 8 - 12 Werktage





GASARC

SPEC Master HPT602

Zweistufiger Membran-Druckminderer

Messing vernickelt

für Gasereinheit 6.0

60 bar

0 - 3,5 bar stufenlos regelbar

für alle nicht toxische und nicht korrosiven Gase

z.B. Inerte Gase wie Argon Helium Stickstoff, oder Sauerstoff





für Gase bis Reinheitsklasse 6.0

Gase: für alle nicht toxischen und nicht korrosiven Gase - außer Brenngas

Material Messing vernickelt

einstufige Bauart

Druckminderer mit Membran

maximaler Eingangsdruck 60 bar

verwendbar als 60 bar Druckminderer

Arbeitsdruck / Hinterdruck: 0 - 3,5 bar regelbar

Vordruckseite:

Manometer Ø 50 mm

Eingang: NPT 1/4" IG

Hinterdruckseite

Manometer Ø 50 mm

Ausgang: NPT 1/4" IG

Manometer 50mm (2") Diameter

Temperaturbereich -20° C to +60° C

Durchflusskoeffizient (Cv) 0.1

Helium-Leckrate 1 x 10-9 mbar l/s

Gewicht 1,4 kg





WERKSTOFFE



Grundkörper Messing vernickelt

Gehäusedeckel Messing vernickelt

Membran Edelstahl

Dichtung Gehäusedeckel EPDM

Ventilsitz PCTFE

Filter 10 Micron 316L Edelstahl





EIGENSCHAFTEN

Sechs Ein- und Ausgangsanschlüsse

Wandaufbaumöglichkeit (rückseitige Montagebohrungen)

Einschraubsitz

Minimierte gasberührte Fläche

Komplettprogramm an Ein- und Ausgangsanschlüssen

Seitlicher Eingang oder von unten (6 Uhr)







Bezeichnungen im Shop



Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können



Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss



Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.





mögliche Optionen





Manometer



1. Ohne Manometer

2. Verschlussschraube montiert





Eingangs- Flaschenanschluss



1. Flaschenanschlüsse 200 /300 bar

2. Ohne Verschraubung (1/4"NPT IG)

3. 1/8 Klemmringverschraubung ES

4. 1/4 Klemmringverschraubung ES

5. 6mm Klemmringverschraubung ES

6. 1/4 NPT Male - AG

7. G3/8 BSP R/H Messing Male - AG

8. G3/8 BSP L/H Messing Male - AG





Ausgangsanschluss



1. Ohne Verschraubung (1/4"NPT IG)

2. 1/8 Klemmringverschraubung ES

3. 1/4 Klemmringverschraubung ES

4. 6mm Klemmringverschraubung ES

5. 1/4 NPT Male - AG

6. G3/8 BSP R/H Messing Male - AG

7. G3/8 BSP L/H Messing Male - AG

8. Absperrventil, 1/4 NPT F,  EPDM-Dichtung oder FKM-Dichtung

9. Absperrventil, 1/8 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

10. Absperrventil, 1/4 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

11. Absperrventil, 6 mm Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

12. Absperrventil, 1/4 NPT Male,  EPDM-Dichtung oder FKM-Dichtung

13. Absperrventil, G3/8 BSP R/H, Messing, Male,  EPDM-Dichtung oder FKM-Dichtung

14. Absperrventil, G3/8 BSP L/H, Messing, Male,  EPDM-Dichtung oder FKM-Dichtung





Weitere Optionen

1. Prozessgasspülung FKM

2. Prozessgasspülung EPDM

3. Federhauben-Entlüftungskit /Bonnet Vent-Capture-Kit

4. Heliumtest-Zertifikat

5. Konformitätsbescheinigung (CoC)

6. Panel-Mutter-Montage-Kit

7. Kalibrier-/Druckprüfungs- Zertifikat




weitere Optionen auf Anfrage



Die Spec Master HPT602 Druckminderer sind 2-stufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen ein genauer Arbeitsdruck erforderlich ist. Sie sind geeignet für nicht-korrosive, nichttoxische reine Gase bis zu einem Reinheitsgrad von 6.0 (99.9999 %).
