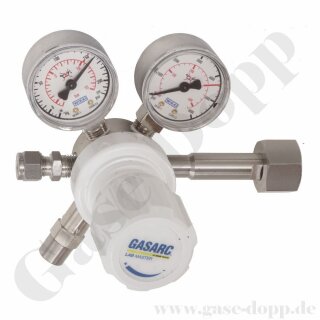

Helium
200 bar Flaschendruckminderer
GASARC
Lap Master LGS501
Einstufiger Membran Druckminderer
Messing vernickelt
für Gasereinheit 5.0
0 - 10 bar stufenlos regelbarFKM Dichtung
für Gase bis Reinheitsklasse 5.0
Gase: Helium, Argon CO2 Edelgase
Flaschenanschluss W21,8x1/14" RH
Material Messing vernickelt
einstufige Bauart
Arbeitsdruck / Hinterdruck: 0 - 10 bar regelbar
Vordruckseite:
Manometer Ø 50 mm
Eingang: NPT 1/4" IG
Hinterdruckseite
Klemmringverschraubung 6 mm
Manometer 50mm (2") Diameter
Druckminderer mit Membran
Temperaturbereich -20° C to +60° C
Durchflusskoeffizient (Cv) 0.1
Helium-Leckrate 1 x 10-9 mbar l/s
Gewicht 1,2 kg
WERKSTOFFE
Grundkörper Messing vernickelt
Gehäusedeckel hochfeste Zn/Al LegierungMembran 316L Edelstahl
Dichtung Gehäusedeckel PTFE
Dichtung FKM
Ventilsitz Polyamide (Nylon)
Filter 10 Micron 316L Edelstahl
Bezeichnungen im Shop
Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können
Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss
Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.
mögliche Optionen
Manometer
1. Ohne Manometer
2. Verschlussschraube montiert
Eingangs- Flaschenanschluss
1. Flaschenanschlüsse 200 /300 bar
2. Ohne Verschraubung (1/4"NPT IG)
3. 1/8 Klemmringverschraubung ES
4. 1/4 Klemmringverschraubung ES
5. 6mm Klemmringverschraubung ES
6. 1/4 NPT Male - AG
7. G3/8 BSP R/H Messing Male - AG
8. G3/8 BSP L/H Messing Male - AG
Ausgangsanschluss
1. Ohne Verschraubung (1/4"NPT IG)
2. 1/8 Klemmringverschraubung ES
3. 1/4 Klemmringverschraubung ES
4. 6mm Klemmringverschraubung ES
5. 1/4 NPT Male - AG
6. G3/8 BSP R/H Messing Male - AG
7. G3/8 BSP L/H Messing Male - AG
8. Absperrventil, 1/4 NPT F, EPDM-Dichtung oder FKM-Dichtung
9. Absperrventil, 1/8 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
10. Absperrventil, 1/4 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
11. Absperrventil, 6 mm Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
12. Absperrventil, 1/4 NPT Male, EPDM-Dichtung oder FKM-Dichtung
13. Absperrventil, G3/8 BSP R/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung
14. Absperrventil, G3/8 BSP L/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung
Weitere Optionen
1. Prozessgasspülung FKM
2. Prozessgasspülung EPDM
3. Konformitätsbescheinigung (CoC)
4. Kalibrier-/Druckprüfungs- Zertifikat
weitere Optionen auf Anfrage
Die Lap Master LGS501 Druckminderer sind einstufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen leichte Arbeitsdruckschwankungen auf Grund variierender Eingangsdrücke (Versorgungsdruckeffekt) akzeptabel sind. Sie sind geeignet für nicht-korrosive, nichttoxische reine Gase bis zu einem Reinheitsgrad von 5.0 (99.999 %).
GASARC LGS501 Serie hat ein FKM-Abblaseventil.
