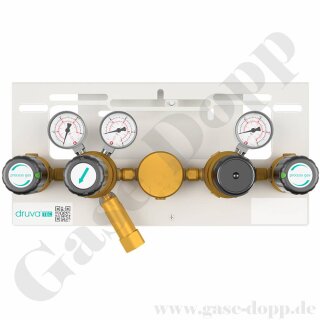

Druckregelstation 2 Eingänge 300 bar - 100 bar fest eingestellt - 1-stufig - halbautomatische Umschaltung - IN 1/4" NPT IG - OUT 1/4" NPT IG - mit Kontaktmanometer - max. 20 m³/h - Inertgas Sauerstoff - FKM - Messing - GCE DruvaTec MTLSSGX

Herstellerinformationen:

GCE DRUVA
Weyherser Weg 8
Hessen
Fulda, Deutschland, 36043
info@gase-dopp.de

verantwortliche Person:

Gase Dopp
Lübbener Str. 10
Brandenburg
Unterspreewald, Deutschland, 15910
info@gase-dopp.de
https://shop.gase-dopp.de

Artikelnummer: 26396
Hersteller: GCE DRUVA

3.471,33 €

inkl. 19% USt. , zzgl.

Lieferzeit: 31 - 35 Werktage (Ausland)

Beschreibung
Bewertungen

GCE DruvaTec

Entspannungsstation

TEC LINIE - Messing

20 m³ Serie

1-stufig mit einem Eingang für 2 Flasche / Bündel

Eingang max. 300 bar

Ausgang ca. 100 bar fest eingestellt

Messing

Gasreinheit bis 5.0

Inertgas Sauerstoff

Entspannungsstationen zum Einsatz in Versorgungssystemen für industrielle, inerte Gase und Sauerstoff und deren

Gemische. Nicht verwendbar für Acetylen, ätzende und/oder giftige Gase und deren Mischungen.

Für Lebensmittelgase und Anwendungen mit Lebensmitteln zugelassen.

Metallische Abdichtung der Absperrventile und Druckminderer zur Atmosphäre durch Elgiloy-/Hastelloy- Membranen.

Kein Anstieg des Ausgangsdruckes bei fallendem Eingangsdruck durch Verwendung eines Druckminderers mit Vordruckausgleich.

Gasart: Inertgas, Sauerstoff

Einstufige Entspannungsstation mit 1 Eingang - Messing

Extras: Kontaktmanometer im Ein- und Ausgang - Kugelhahn im Ausgang

Eingangsdruckbereich: max. 300 bar

Ausgangsdruckbereich: ca. 100 bar fest

Eingangsanschluss: 1/4" NPT IG

Ausgangsanschluss: 1/4" NPT IG

Vordruckseite: Kontaktmanometer Reed R5 Ø 50 mm - Druckanzeige bis 400 bar

Hinterdruckseite: Kontaktmanometer Reed R5 Ø 50 mm – Druckanzeige bis 40 bar

Ansprechdruck Abblaseventil: 150 bar

Abblaseventil Sitzdichtung FKM

Ausgang Abblaseventil: 3/8" NPT IG

Betriebstemperatur: -40 °C bis +60 °C

Nominaler Durchfluss: 20 m³/h (N2) gemäß ISO 7291 bei 20 bar Ausgangsdruck und 41 bar Eingangsdruck

Durchflusskoeffizient (Cv)

Leckrate Sitz: max. 5 x 10-6 mbar l/s (Helium)

Leckrate nach außen: max. 5 x 10-6 mbar l/s (Helium)

Abmessungen B x H x T (mm): ca. 194 x 30 x 230

Gewicht: 5,83 kg (Gewichtsangabe bezieht sich auf die Grundversion)

Druckregler Gehäuse: Messing montiert auf Edelstahlkonsole

Material gasberührte Teile:

Druckreglerkörper: Messing

Druckreglermembran: Hastelloy

Druckreglersitz: PCTFE

Druckreglerschieber: Messing

Technische Daten – Sicherheitsventil

Federbelastetes Sicherheitsventil gemäß P.E.D. 2014/68/EU und AD2000 (A2)

Material: Gehäuse und metallische Teile gefertigt in Messing, Druckfeder gefertigt in legiertem Stahl

Sitz und Dichtung: FKM

Technische Daten – Kugelhahn bis 20 bar ( optional)

Max. Arbeitsdruck: 20 bar

Material gasberührte Teile: Gehäuse Messing vernickelt, Kugel Messing hartverchromt, Kugeldichtung PTFE, Schaltwellendichtung FKM / EPDM

Nennweite (freier Durchgang): 13 mm

Technische Daten – Kugelhahn bis 40 bar – NICHT FÜR SAUERSTOFF GEEIGNET ( optional)

Max. Arbeitsdruck: 40 bar

Material gasberührte Teile: Gehäuse Edelstahl, Kugel Edelstahl, Kugeldichtung PTFE, Schaltwellendichtung PTFE

Nennweite (freier Durchgang): 15 mm

Technische Daten – Rückschlagventil ( optional)

Max. Arbeitsdruck: 300 bar

Druckverlust bei Vordruck 41 bar und Durchfluss 100m3: 3,8 bar

Material gasberührte Teile: Ventilkörper Messing, Filter Sinter Bronze SIKA-B

Ventilsitz Siliziumnitridkeramik (Si3N4)

Feder Edelstahl 316 L

Abmessungen der Grundplatte:

(Höhe x Breite x Länge) 194 x 30 x 230 mm

Frontplatte: Edelstahl (poliert)

Ausschnitte zum einfachen Austauschen von Manometern

Freier Platz für zusätzliche Kennzeichnungen (z.B. nächster Wartungstermin)

Abmessungen der Frontplatte: (Höhe x Breite x Länge) 194 x 30 x 230 mm

Kennzeichnungen auf der Platte: Produktkennzeichnung QR-Code – Link zur Produktübersicht auf der Webseite und von dort kann die Bedienungsanleitung (IFU) abgerufen werden

Technische Daten – Montageplatten der Druckregelstation

Grundplatte: Edelstahl (poliert)

Bohrung zur Befestigung des Fangseils von Anschlussschläuchen mittels Karabinerhaken

Schraube zur Befestigung des Potentialausgleichs

Zusätzliche Installationsöffnungen oben und unten

Metallische Abdichtung der Absperrventile und Druckminderer zur Atmosphäre durch Elgiloy-/Hastelloy- Membranen.

Kein Anstieg des Ausgangsdruckes bei fallendem Eingangsdruck durch Verwendung eines Druckminderers mit Vordruckausgleich.

Sehr kompaktes Design

Leichte Montage der Entspannungsstation durch Einsatz einer zweigeteilten Konsole

verfügbare Prozessausgangsanschlüsse

N38F - NPT 3/8 inch female

G12F - G 1/2 inch female

E3MR - G1/2” male EN560 rechts

E3ML - G1/2” male EN560 links

E5MR - G3/4” male EN560 rechts

M12B - Klemmring 12 mm Messing

M15B - Klemmring 15 mm Messing

M18B - Klemmring 18 mm Messing

M12S - Klemmring 12 mm Edelstahl

M15S - Klemmring 15 mm Edelstahl

M18S - Klemmring 18 mm Edelstahl

M25S -Klemmring 25 mm Edelstahl

IX8B - Klemmring 1/2 inch Messing

I10B - Klemmring 5/8 inch Messing

I12B - Klemmring 3/4 inch Messing

I14B - Klemmring 7/8 inch Messing

IX8S - Klemmring 1/2 inch Edelstahl

I12S - Klemmring 3/4 inch Edelstahl

I16S - Klemmring 1 inch Edelstahl

DM21 - Rohr 21,3 mm

H0 - High Pressure Regulator with FKM Relief Valve Seat

Suitable Gases (including their mixtures)

industrial

Inert

flammable

oxidizing

NOT suitable Gases (including their mixtures)

corrosive

toxic

CO2, N2O

HE - High Pressure Regulator with EPDM Relief Valve Seat

Suitable Gases (including their mixtures)

industrial

Inert

flammable

oxidizing

CO2, N2O

NOT Suitable Gases (including their mixtures)

corrosive

toxic

HS – High Pressure Regulator

with stainless steel internal parts & EPDM O-Rings

Gas mixture with low content of nitric oxide (NO)
