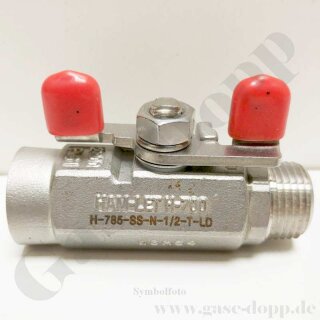

Kugelhahn Edelstahl max. 135 bar - Anschlüsse NPT 1/4" AG + NPT 1/4" IG - Flügelmuttergriff - Sauerstoff gereinigt - HAM-LET H-785

Herstellerinformationen:

HAM-LET

, ,

verantwortliche Person:

Gase Dopp
Lübbener Str. 10
Brandenburg
Unterspreewald, Deutschland, 15910
info@gase-dopp.de
https://shop.gase-dopp.de

Artikelnummer: 28736
Hersteller: HAM-LET

111,38 €

inkl. 19% USt. , zzgl.

Lieferzeit: 36 - 40 Werktage (Ausland)

Beschreibung
Bewertungen

Edelstahl

Kugelhahn

Anschlüsse Innengewinde + Aussengewinde

max. Betriebsdruck 135 bar

max. Temperatur 204°CSauerstoff gereinigt

MERKMALE

Zertifiziert nach ISO 15848-1:2006 (E)

Ausblassichere Spindel

Edelstahlkonstruktion

Flügelmuttergriff in Auf- und Zu-Position

Druckraten bis 135 bar - 2000 psi

Temperaturen bis 400°F (204°C)

Durchflusskoeffizient (Cv) 1,25 bis 17,35

Größenbereich: NPT 1/4"

ALLGEMEIN

Die Modelle der Reihe H-700 sind Kugelhähne für den mittleren Druckbereich und allgemeine Anwendungen. Struktur und Größe dieser Hähne sind kompakt gehalten. Sie haben relativ große Anschlüsse für hohen Durchfluss, bieten dichtes Absperren, eine lange Lebensdauer und ein geringes Betriebsdrehmoment. Die Reihe H-700 kann für den Durchfluss in beide Richtungen in Stellung vollständig geöffnet oder vollständig geschlossen verwendet werden. Die Reihe ist auf Druckwerte von max. 2000 psig (135 bar) und den Auf/Zu-Betrieb ausgelegt.

REINIGUNG & VERPACKUNG

HAM-LET H-700 Kugelhähne werden gemäß Standardreinigung und Verpackung (Verfahren 8184), gereinigt und verpackt. Sauerstoffanwendungs- und Schmiermittelfeie- Reinigung und Verpackung gemäß Spezialreinigung und Verpackung (Verfahren 8185) sind optional erhältlich. Informationen zu HAM-LET-Reinigung und Verpackung (Verfahren 8184 und 8185) finden Sie auf der HAM-LET-Homepage.

TESTS

Die Kugelhähne der Reihe H-700 werden Funktions- und Dichtigkeitsprüfungen unterzogen. Jeder H-700-Kugelhahn wird im Werk mit Stickstoff bei 1000 psi (69 bar) getestet. Die maximal zulässige Leckrate am Sitz beträgt 0,1 std cm³/min.

MERKMALE SITZMATERIAL

TFM®1600 - (Kombination aus PFA und PTFE) - Farbe: weiß. Ausgezeichnetes Sitzmaterial für reine Anwendungen, sehr wenig Rückstände im Betrieb. Es hat ein niedrigeres Verformungsverhältnis als PTFE, aber höhere Druck- und Temperaturwerte. Die chemische Beständigkeit entspricht der von PTFE.

EINSTELLEN DER DICHTUNG

Aufgrund der verschiedenen möglichen Einsatzbereiche des Hahns kann es erforderlich sein, die Dichtung einzustellen. Die Dichtung ist werksseitig auf einen Betrieb von 1000 psig (69 bar) eingestellt. Die Einstellung der Dichtung wird nach der Installation und vor dem ersten Einsatz empfohlen. Weitere Informationen zur Reihe H-700 finden Sie in den Installationsanweisungen. HAM-LET-Kugelhähne sind für den Betrieb in vollständig geschlossener oder vollständig geöffneter Stellung ausgelegt.

Dieses Ventil ist mit folgenden Optionen erhältlich.

Verbindungen

1. Klemmringverschraubung

2. NPT Gewinde

3. BSPT Gewinde konisch - R Gewinde - ISO Tapered

4. BSPP Gewinde - G Gewinde - ISO Parallel

7. Kombinationen aus Gewinden und oder Verschraubungen

Größen: 1", 1/4", 3/8", 1/2", 3/4", 6mm, 8mm, 10mm, 12mm , 25mm

Material Behandlung

1. Standard

2. Sauerstoff Clean

3. Öl - Fettfrei
