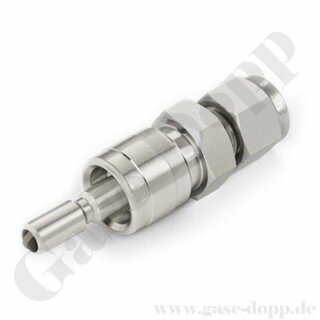

Schnellkupplung QC4 - Stecker SESO (geöffnet - nicht absperrend) - max. 206 bar / 204°C - Anschluss KRV 6mm - Edelstahl - HAM-LET

Artikelnummer: 21006
Hersteller: HAM-LET

39,27 €

inkl. 19% USt. , zzgl.

Lieferzeit: 3 - 7 Werktage (Ausland)

Beschreibung
Bewertungen

HAM-LET QC-LOK

Schnellkupplung QC4
Bauteil = Stecker - SESO (nicht absperrend)
Baugröße 1/4" = QC4
Material Edelstahl 316
max. Temperatur 204°C
max. Druck 206 bar
Anschluss Klemmringverschraubung 6 mm

Allgemein

Es sind Stecker mit (DESO = beidseitig absperrend) und ohne (SESO = einseitig absperrend) Ventil erhältlich.

Beidseitig absperrende Stecker (DESO) - die Stecker besitzen Ventile und schließen beim Entkuppeln.
Einseitig absperrende Stecker (SESO) - die Stecker besitzen keine Ventile und bleiben beim Entkuppeln geöffnet.

Kupplungen ( SESO + DESO) haben ein Ventil, außer Anschlüsse mit hoher Durchflussgeschwindigkeit.

Die Option mit freiem Durchgang (= hoher Durchflussgeschwindigkeit) enthält einen Körper mit freiem Durchgang und einen SESO-Stecker.

Arbeitsdruck: bis zu 3.000 psig (206 bar).

Auswechselbar und kombinierbar mit Schnellkupplungen für Instrumentierung aller großen Hersteller

Die QC-LOK Verbindungsventile können einfach und sicher durch Drücken zusammengesteckt werden, da die Ventile einen smarten, hoch beanspruchbaren Haltemechanismus besitzen.

Die Validierungsprüfungen der QC-LOK Schnellkupplungen basieren auf ANSI / B93.51M - 1980.

Die Schnellkupplungen für Instrumentierung von HAM-LET sind für den Einsatz in einer großen Anzahl von Anwendungen mit einem max. zul. Arbeitsdruck von bis zu 3.000 psig (206 bar) konzipiert.

mögliche Anschlussvarianten

L- LET-LOK® (Rohrverschraubung Doppelklemmring)

LB - LET-LOK® Schottverschraubung

NB - NPT Schottverschraubung

MN - Aussengewinde NPT

FN - Innengewinde NPT

MG - G AG - BSPP Male - Aussengewinde ISO Parallel

FG - G IG - BSPP Female - Innengewinde ISO Parallel

MR - R AG - BSPT Male - Aussengewinde ISO konisch

FR - R IG - BSPT Female - Innengewinde ISO konisch

H - Schlauchanschluss

HL - ONE-LOK® - (Rohrverschraubung Klemmring)

Drucktemperaturwerte

Gekuppelt

MAWP QC4 3000 psig (206 bar) @ 70°F (21°C)

MAWT 400°F (204°C) @ 250 psig (17.2 bar)

Ungekuppelt und während des Kuppelns und Entkuppelns

*MAWP 250 psig (17.2 bar) @ 70°F (21°C)

* MAWP - Maximal zulässiger Arbeitsdruck

* MAWT - Maximal zulässige Betriebstemperatur

Medienverlust und Lufteinschluss

Baugröße

QC4 1/4" = 0,3 cm³ = 0,0003 L Medienverlust - 0,0003 L Lufteinschluss

QC6 3/8" = 1cm³

QC8 1/2" = 3cm³

0,0003 L (Liter) = 0,3 cm³ (Kubikzentimeter)

Definitionen:

Medienverlust: Die Menge der Systemflüssigkeit, die entweicht, wenn eine DESO (nur) Schnellkupplung entkuppelt wird.

Lufteinschluss: Die Menge an Luft, die in das System gelangt, wenn die DESO (nur) Schnellkupplung gekuppelt wird.

Maximale Durchflussrate

maximaler Wasserdurchfluss in Liter pro Minute (l/min) bei 20°C

QC4 - 15 l/min (Wasser!) bei 20°C

QC6 - 22 l/min (Wasser!) bei 20°C

QC8 - 37 l/min (Wasser!) bei 20°C

EMPFEHLUNGEN

Es wird empfohlen, einen Filter vor den QC-LOK® Schnellkupplungen einzubauen. Hängende Schläuche und andere Ausrüstung sollten abgestützt werden, um eine Seitenlast zu vermeiden. die QC-LOK® Schnellkupplungen sollten bei Raumtemperatur und während Körper und Stecker aufeinander ausgerichtet sind gekuppelt oder entkuppelt werden. Die Stecker O-Ringe sollten von Zeit zu Zeit geschmiert werden.

Optionen

Anschlüsse mit hoher Durchflussgeschwindigkeit

Die Option mit freiem Durchgang enthält einen Körper mit freiem Durchgang und einen SESO-Stecker.

SCHUTZVORRICHTUNGEN FÜR KÖRPER UND STECKER

Die Schutzvorrichtungen für Körper und Stecker verhindern den Eintritt von Verunreinigungen und schützen vor Schäden, die während der Entkuppelung der Körper und Stecker entstehen können. Die Schutzvorrichtungen stehen nicht unter Druck.

O-RINGE

O-Ringe aus Fluorkohlenstoff FKM sind serienmäßig, andere O-Ringe sind auf Anfrage erhältlich.

Für spezielle Anwendungen sind verschiedene Materialien erhältlich O-Ring Material Temperaturwert (°C)

Buna N -37 bis 121°C

Ethylen-Propylen (EPDM) -57 bis 121°C

Fluorkohlenstoff FKM (Standard) -26 bis 204°C

Polychloropren (CR) -37 bis 107°C

Perfluor-Elastomer (KZ) -26 bis 260°C

WERKSTOFFE (Bauteil + Material)

Stecker

1 Körper 316SS

2 Körperhülse 316SS

3 Stecker 316SS

4 Stecker-Mutter 316SS

5 Extender 316SS

Kupplung

6 Anschluss 316SS

7 Ventilkegel 316SS

8 Körper 316SS

9A* Verschlusskugeln 302SS

9B** Halteklammern 316SS

10 Körperhülse 316SS

11 Innerer Körper 316SS

O-Ringe

12 Ventilkegel-Dichtung Fluorkohlenstoff FKM

13 Anschluss-Dichtung Fluorkohlenstoff FKM

14A* Körperdichtung Fluorkohlenstoff FKM

15 Steckerdichtung Fluorkohlenstoff FKM

16 Innere Dichtung des Steckers Fluorkohlenstoff FKM

Federn

17 Ventilkegel-Dichtung 316SS

18 Feder der Gehäusemanschette 316SS

19 Feder der Steckerhülse 316SS

20 Körperhülsenfeder 316SS

21 Verriegelungsring der Steckerhülse 316SS

22 Verriegelungsring der Körperhülse 316SS

*A - Nur QC4

**B - Nur QC6 und QC8

WARNUNG

Beachten Sie bei der Kupplung und Entkupplung immer die zutreffenden Druckwert Beschränkungen

SESO Schnellkupplungen sollten nicht unter Druck entkuppelt werden

QC-LOK® sollte während des Kupplungsvorgangs nicht gedreht werden
