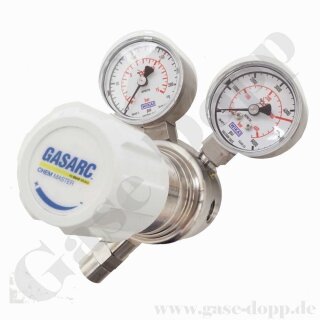

Reinstgasdruckminderer 6.0 200 / 300 bar - bis 3,5 bar regelbar - 1-stufig - PTFE - Edelstahl - mit 3.1 Zert. - GASARC CHEM MASTER SGS600

Reinstgasdruckminderer 6.0 200 / 300 bar - bis 3,5 bar regelbar - 1-stufig - PTFE - Edelstahl - mit 3.1 Zert. - GASARC CHEM MASTER SGS600

Herstellerinformationen:

GASARC

, ,

verantwortliche Person:

Gase Dopp
Lübbener Str. 10
Brandenburg
Unterspreewald, Deutschland, 15910
info@gase-dopp.de
https://shop.gase-dopp.de

Artikelnummer: 27068
Hersteller: GASARC

1.178,99 €

inkl. 19% USt. , zzgl.

Lieferzeit: 15 - 19 Werktage (Ausland)

Beschreibung
Bewertungen

GASARC

CHEM Master SGS600

Einstufiger Membran-Druckminderer

Edelstahl

für Gasereinheit 6.0

200 / 300 bar

0 - 3,5 bar stufenlos regelbar

für alle toxischen, korrosiven brennbaren Gase

mit 3.1 Material Zertifikat

für Gase bis Reinheitsklasse 6.0

Gase: für alle toxischen und korrosiven brennbaren Gase

Material Edelstahl

einstufige Bauart

Druckminderer mit Membran

maximaler Eingangsdruck 300 bar

verwendbar als 200 bar oder 300 bar Druckminderer

Arbeitsdruck / Hinterdruck: 0 - 3,5 bar regelbar

Vordruckseite:

Manometer Ø 50 mm

Eingang: NPT 1/4" IG

Hinterdruckseite

Manometer Ø 50 mm

Ausgang: NPT 1/4" IG

Manometer 50mm (2") Diameter

Temperaturbereich -20° C to +60° C

Durchflusskoeffizient (Cv) 0.1

Helium-Leckrate 1 x 10-9 mbar l/s

Gewicht 1,4 kg

WERKSTOFFE

Grundkörper Edelstahl 316L

Gehäusedeckel Messing vernickelt

Membran Edelstahl 316L

Dichtung Gehäusedeckel PTFE

Ventilsitz PCTFE

Filter 10 Micron 316L Edelstahl

EIGENSCHAFTEN

Sechs Ein- und Ausgangsanschlüsse

Wandaufbaumöglichkeit (rückseitige Montagebohrungen)

Einschraubsitz

Minimierte gasberührte Fläche

Komplettprogramm an Ein- und Ausgangsanschlüssen

Seitlicher Eingang oder von unten (6 Uhr)

Bezeichnungen im Shop

Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können

Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss

Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.

mögliche Optionen

Manometer

1. Ohne Manometer

2. Verschlussschraube montiert

Eingangs- Flaschenanschluss

1. Flaschenanschlüsse 200 /300 bar

2. Ohne Verschraubung (1/4"NPT IG)

3. 1/8 Klemmringverschraubung ES

4. 1/4 Klemmringverschraubung ES

5. 6mm Klemmringverschraubung ES

6. 1/4 NPT Male - AG

7. G3/8 BSP R/H Messing Male - AG

8. G3/8 BSP L/H Messing Male - AG

Ausgangsanschluss

1. Ohne Verschraubung (1/4"NPT IG)

2. 1/8 Klemmringverschraubung ES

3. 1/4 Klemmringverschraubung ES

4. 6mm Klemmringverschraubung ES

5. 1/4 NPT Male - AG

6. G3/8 BSP R/H Messing Male - AG

7. G3/8 BSP L/H Messing Male - AG

8. Absperrventil, 1/4 NPT F, EPDM-Dichtung oder FKM-Dichtung

9. Absperrventil, 1/8 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

10. Absperrventil, 1/4 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

11. Absperrventil, 6 mm Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

12. Absperrventil, 1/4 NPT Male, EPDM-Dichtung oder FKM-Dichtung

13. Absperrventil, G3/8 BSP R/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung

14. Absperrventil, G3/8 BSP L/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung

Weitere Optionen

1. Prozessgasspülung FKM

2. Prozessgasspülung EPDM

3. Federhauben-Entlüftungskit /Bonnet Vent-Capture-Kit

4. Heliumtest-Zertifikat

5. Konformitätsbescheinigung (CoC)

6. Panel-Mutter-Montage-Kit

7. Kalibrier-/Druckprüfungs- Zertifikat

weitere Optionen auf Anfrage

Die CHEM Master SGS600 Druckminderer sind einstufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen leichte Arbeitsdruckschwankungen auf Grund variierender Eingangsdrücke (Versorgungsdruckeffekt) akzeptabel sind. Sie sind geeignet für korrosive, toxische Gase bis zu einem Reinheitsgrad von 6.0 (99.9999 %).
