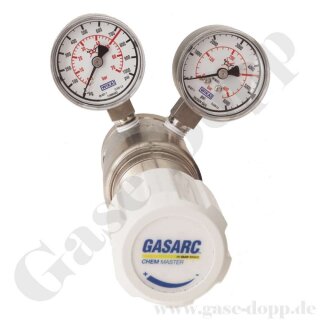

Reinstgasdruckminderer 6.0 200 / 300 bar - bis 20 bar regelbar - 2-stufig - EPDM - Edelstahl - GASARC CHEM MASTER SGT622

Artikelnummer: 17252

Kategorie: Reinstgas 200 / 300 bar Druckminderer


939,99 €

inkl. 19% USt. , zzgl. Versand

Lieferzeit: 8 - 12 Werktage





GASARC

CHEM Master SGT622

Zweistufiger Kolben-Druckminderer

Edelstahl
für Gasereinheit 6.0

200 / 300 bar

0 - 20 bar stufenlos regelbar

auch für alle toxischen und korrosiven Gase geeignet





für Gase bis Reinheitsklasse 6.0

Gase: für alle toxischen und korrosiven Gase geeignet - außer Brenngas

Material Edelstahl
zweistufige Bauart

Druckminderer mit Kolben

maximaler Eingangsdruck 200 / 300 bar

verwendbar als 200 oder 300 bar Druckminderer

Arbeitsdruck / Hinterdruck: 0 - 20 bar regelbar

Vordruckseite:

Manometer Ø 50 mm

Eingang: NPT 1/4" IG

Hinterdruckseite

Manometer Ø 50 mm

Ausgang: NPT 1/4" IG

Manometer 50mm (2") Diameter

Temperaturbereich -20° C to +60° C

Durchflusskoeffizient (Cv) 0.1

Helium-Leckrate 1 x 10-9 mbar l/s

Gewicht 1,4 kg





WERKSTOFFE



Grundkörper Edelstahl 316L
Gehäusedeckel Messing vernickelt

Kolben Edelstahl

Dichtung EPDM

Ventilsitz PCTFE

Filter 10 Micron 316L Edelstahl





EIGENSCHAFTEN

Fünf Ein- und Ausgangsanschlüsse

Wandaufbaumöglichkeit (rückseitige Montagebohrungen)

Einschraubsitz

Minimierte gasberührte Fläche

Komplettprogramm an Ein- und Ausgangsanschlüssen

Seitlicher Eingang oder von unten (6 Uhr)







Bezeichnungen im Shop



Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können



Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss



Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.





mögliche Optionen





Manometer



1. Ohne Manometer

2. Verschlussschraube montiert





Eingangs- Flaschenanschluss



1. Flaschenanschlüsse 200 /300 bar

2. Ohne Verschraubung (1/4"NPT IG)

3. 1/8 Klemmringverschraubung ES

4. 1/4 Klemmringverschraubung ES

5. 6mm Klemmringverschraubung ES

6. 1/4 NPT Male - AG

7. G3/8 BSP R/H Messing Male - AG

8. G3/8 BSP L/H Messing Male - AG





Ausgangsanschluss



1. Ohne Verschraubung (1/4"NPT IG)

2. 1/8 Klemmringverschraubung ES

3. 1/4 Klemmringverschraubung ES

4. 6mm Klemmringverschraubung ES

5. 1/4 NPT Male - AG

6. G3/8 BSP R/H Messing Male - AG

7. G3/8 BSP L/H Messing Male - AG

8. Absperrventil, 1/4 NPT F,  EPDM-Dichtung oder FKM-Dichtung

9. Absperrventil, 1/8 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

10. Absperrventil, 1/4 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

11. Absperrventil, 6 mm Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

12. Absperrventil, 1/4 NPT Male,  EPDM-Dichtung oder FKM-Dichtung

13. Absperrventil, G3/8 BSP R/H, Messing, Male,  EPDM-Dichtung oder FKM-Dichtung

14. Absperrventil, G3/8 BSP L/H, Messing, Male,  EPDM-Dichtung oder FKM-Dichtung





Weitere Optionen

1. Prozessgasspülung FKM

2. Prozessgasspülung EPDM

3. Federhauben-Entlüftungskit /Bonnet Vent-Capture-Kit

4. Heliumtest-Zertifikat

5. Konformitätsbescheinigung (CoC)

6. Panel-Mutter-Montage-Kit

7. Kalibrier-/Druckprüfungs- Zertifikat




weitere Optionen auf Anfrage



Die Spec Master SGT622 Druckminderer sind 2-stufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen ein konstanter Arbeitsdruck benötigt wird. Sie sind auch geeignet für korrosive, toxische reine Gase bis zu einem Reinheitsgrad von 6.0 (99.9999 %).
