GASARC

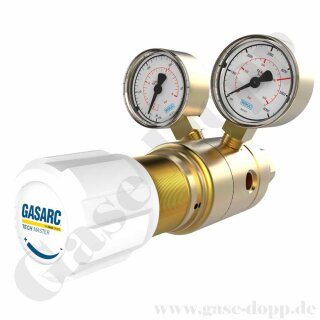

Tech Master GPT421
Zweistufiger Kolben Druckminderer
Messing
für Gasereinheit bis 4.5
60 bar
0 - 50 bar stufenlos regelbar
für alle nicht toxischen, nicht korrosiven Gase
Die Tech Master GPT421 Druckminderer sind zweistufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen ein konstanter Arbeitsdruck benötigt wird. Sie sind geeignet für nicht-korrosive, nichttoxische reine Gase bis zu einem Reinheitsgrad von 4.5 (99.9999 %).
für Gase bis Reinheitsklasse 4.5
Gase: für alle nicht toxischen, nicht korrosiven Brenngase wie z:B. Wasserstoff
Material Messing
einstufige Bauart
maximaler Eingangsdruck 60 bar
Arbeitsdruck / Hinterdruck: 0 - 50 bar regelbar
Vordruckseite:
Manometer Ø 50 mm
Eingang: NPT 1/4" IG
Hinterdruckseite
Ausgang: NPT 1/4" IG
Manometer 50mm (2") Diameter
Druckminderer mit Membran
Temperaturbereich -20° C to +60° C
Durchflusskoeffizient (Cv) 0.1
Helium-Leckrate 1 x 10-9 mbar l/s
Gewicht 1,2 kg
WERKSTOFFE
Grundkörper Messing
Gehäusedeckel Messing
Kolben Messing
Dichtung FKM
Ventilsitz Polyamid ( Nylon)
Filter 10 Micron 316L Edelstahl
EIGENSCHAFTEN
Fünf Ein- und Ausgangsanschlüsse
Wandaufbaumöglichkeit (rückseitige Montagebohrungen)
Einschraubsitz
Minimierte gasberührte Fläche
Komplettprogramm an Ein- und Ausgangsanschlüssen
Seitlicher Eingang oder von unten (6 Uhr)
Bezeichnungen im Shop
Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können
Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss
Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.
mögliche Optionen
Manometer
1. Ohne Manometer
2. Verschlussschraube montiert
Eingangs- Flaschenanschluss
1. Flaschenanschlüsse 200 /300 bar
2. Ohne Verschraubung (1/4"NPT IG)
3. 1/8 Klemmringverschraubung ES
4. 1/4 Klemmringverschraubung ES
5. 6mm Klemmringverschraubung ES
6. 1/4 NPT Male - AG
7. G3/8 BSP R/H Messing Male - AG
8. G3/8 BSP L/H Messing Male - AG
Ausgangsanschluss
1. Ohne Verschraubung (1/4"NPT IG)
2. 1/8 Klemmringverschraubung ES
3. 1/4 Klemmringverschraubung ES
4. 6mm Klemmringverschraubung ES
5. 1/4 NPT Male - AG
6. G3/8 BSP R/H Messing Male - AG
7. G3/8 BSP L/H Messing Male - AG
8. Absperrventil, 1/4 NPT F, EPDM-Dichtung oder FKM-Dichtung
9. Absperrventil, 1/8 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
10. Absperrventil, 1/4 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
11. Absperrventil, 6 mm Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
12. Absperrventil, 1/4 NPT Male, EPDM-Dichtung oder FKM-Dichtung
13. Absperrventil, G3/8 BSP R/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung
14. Absperrventil, G3/8 BSP L/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung
Weitere Optionen
1. Konformitätsbescheinigung (CoC)
2. Kalibrier-/Druckprüfungs- Zertifikat
weitere Optionen auf Anfrage
