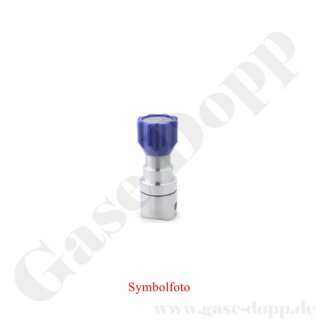

Reinstgasdruckminderer 300 bar - bis 40 bar regelbar - 1-stufig - IN / OUT NPT 1/4" IG - R Port - Eingang - Edelstahl 6.0 - GCE DruvaPUR MF101

Herstellerinformationen:

GCE DRUVA
Weyherser Weg 8
Hessen
Fulda, Deutschland, 36043
info@gase-dopp.de

Artikelnummer: 28791
Hersteller: GCE DRUVA

2.320,50 €

inkl. 19% USt. , zzgl.

Lieferzeit: 91 - 95 Werktage (Ausland)

Beschreibung
Bewertungen

GCE DRUVA

MF101 - DRUVA® Druckregler

Mid Flow Serie - Hochdruckversion

Membran Druckminderer

einstufig

Edelstahl

für Gasereinheit bis 6.0

Eingangsdruck 300 bar

bis 40 bar stufenlos regelbar

-Port Version - Eingang

für reine, inerte, entzündbare, brandfördernde, ätzende und / oder giftige Gase und deren Mischungen bis Gasereinheit 6.0

ECHNISCHE DATEN

Druckminderer mit Hastelloy Membran

Material Edelstahl

einstufige Bauart

maximaler Eingangsdruck 300 bar

Arbeitsdruck / Hinterdruck: bis 40 bar regelbar

Eingangs- und Ausgangsanschlüsse: 1/4" NPT IG - 1/4" NPT Female

Vordruckseite:

Manometer Ø 63 mm - Manometerdruckanzeige

Eingang: NPT 1/4" IG - 1/4" NPT Female

Hinterdruckseite

Manometer Ø 63 mm - Manometerdruckanzeige

Ausgang: NPT 1/4" IG - 1/4" NPT Female

Durchflusskoeffizient (Cv) 0.5

Leckrate Sitz: <5x10-6 mbar l/s (Helium)

Leckrate nach außen: <1x10-9 mbar l/s (Helium)

Filter: 1 x pro Eingang + 1 x pro Ausgang

Nominaler Durchfluss: 230 m3/h (N2) gemäß ISO 7291 bei 40 bar Ausgangs- und 81 bar Eingangsdruck

Material gasberührte Teile:

Druckreglerkörper: Edelstahl

Druckreglermembran: Hastelloy

Druckreglersitz: PCTFE (P in > 50 bar) PTFE (P in = 50 bar)

Druckreglerschieber: Edelstahl

Ansprechdruck Abblaseventil 44 bar

Betriebstemperatur: -20 °C bis +60 °C

Gewicht xxx kg

WERKSTOFFE

Grundkörper Edelstahl

Gehäusedeckel Edelstahl

Membran Hastelloy

Dichtung Gehäusedeckel PTFE

Ventilsitz PCTFE

Filter 10 Micron 316L Edelstahl

EIGENSCHAFTEN

Sechs Ein- und Ausgangsanschlüsse

Wandaufbaumöglichkeit (rückseitige Montagebohrungen)

Einschraubsitz

Minimierte gasberührte Fläche

Komplettprogramm an Ein- und Ausgangsanschlüssen

Seitlicher Eingang oder von unten (6 Uhr)

Bezeichnungen im Shop

Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können

Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss

Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.

Optionen auf Anfrage

Die xxxxx Druckminderer sind einstufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen leichte Arbeitsdruckschwankungen auf Grund variierender Eingangsdrücke (Versorgungsdruckeffekt) akzeptabel sind. Sie sind geeignet für nicht-korrosive, nichttoxische reine Gase bis zu einem Reinheitsgrad von 6.0 (99.9999 %).

TECHNISCHE SPEZIFIKATIONEN:

Abdichtung der Druckregler nach Außen durch Hastelloy Membranen

Kompaktes Design

Sehr gute Regelbarkeit

Entwickelt, hergestellt und geprüft gemäß ISO7291 (einschließlich Sauerstoffausbrennprüfung)

Abblaseventil auf der Hinterdruckseite

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1 und der deutschen TRGS 727

Einsetzbar in EX-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I, IIA, IIB, IIC

Produktionstests:

Drucktest mit Helium für jeden Druckregler

Helium- Lecktest zur Prüfung der Dichtheit über den Druckreglersitz

Helium- Lecktest für jeden Druckregler zur Prüfung der Dichtheit nach außen

Funktionstest für jeden Druckregler

Tests während der Entwicklung:

Typtest gemäß EN ISO 7291

Sauerstoff Ausbrennprüfung gemäß EN ISO 7291

Zusätzlicher Lebensdauertest

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1

und der deutschen TRGS 727

Einsetzbar in Ex-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I,

IIA, IIB, IIC
