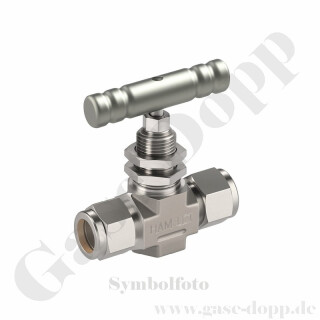

Nadelventil - IN / OUT 10 mm KRV - gerader Durchgang - Metallknebel - Weichsitz Kel-F Spindel - max. 345 bar - Edelstahl - HAM-LET

Nadelventil - IN / OUT 10 mm KRV - gerader Durchgang - Metallknebel - Weichsitz Kel-F Spindel - max. 345 bar - Edelstahl - HAM-LET

Herstellerinformationen:

HAM-LET

, ,

verantwortliche Person:

Gase Dopp
Lübbener Str. 10
Brandenburg
Unterspreewald, Deutschland, 15910
info@gase-dopp.de
https://shop.gase-dopp.de

Artikelnummer: 28808
Hersteller: HAM-LET

136,90 €

inkl. 19% USt. , zzgl.

Lieferzeit: 5 - 9 Werktage (Ausland)

Beschreibung
Bewertungen

Nadelventil

Eingang Ausgang 10 mm KRV
gerader Durchgang
Metall Knebel Griff

max. Druck 345 bar
Edelstahl

Gehäusematerial: Edelstahl 316L

Dichtungen PTFE

Eingangsanschluss: 10 mm Doppelklemringverschraubung Rohrverschraubung ( wie Swagelok)

Ausgangsanschluss: 10 mm Doppelklemringverschraubung Rohrverschraubung ( wie Swagelok)

Weichsitz Kel-F Spindeltyp

Grifftyp: Metall Knebel Griff

Max. Temperatur 230°C - 446°F

Max. Druck: 345 bar - 5000 psi

Zertifizierung nach ISO 15848-1:2006(E)

Dieses Ventil ist mit folgenden Optionen erhältlich.

Spindelausführungen

1. V-Stem – V-Spindel = grobe Regulierung

2. Regulating Stem – R-Spindel = Feinregulierung

3. Soft Seat PCTFE Stem – weichdichtende Kunststoff Spindel - für Hochdruckanwendungen bis 93°

4. Non-Rotating Stem – NR-Spindel - (nicht drehende V-Spindel) = für gasförmige Hochdruckanwendungen

V - Spindel: Standardspindelspitze für den Auf-/Zu-Betrieb bei allgemeinen Flüssigkeits- und Gasanwendungen.

R - Regulierend: Wird eingesetzt, wenn Durchflusssteuerung erforderlich ist.

NR - Nichtdrehende Spindelspitze: Bevorzugt eingesetzt bei Anwendungen mit häufigem Öffnen und Schließen. Das NR Design erhöht die Lebensdauer des Ventils und verhindert das Drehen der Spindelspitze im Ventilsitz. Gut geeignet für Hochdruck- Gasanwendungen.

Dichtungsmaterialen

Richtwerte bei ¼“ Körper schwerer Ausführung

PTFE – max. 690 bar / 93°C- bis 480 bar / 204°C

PEEK - max. 690 bar / 93°C - bis 552 bar / 250°C

Grafoil - max. 690 bar / 60°C - bis 482 bar / 250°C - 380 bar / 538°C - bis 648 bar / 180°C

Durchgang

1. gerader Durchgang

2. 90 Grad Durchgang

Material

1. Messing

2. Edelstahl 316L

Verbindungen

1. Klemmringverschraubung

2. NPT Gewinde

3. BSPT Gewinde konisch - R Gewinde - ISO Tapered

4. BSPP Gewinde - G Gewinde - ISO Parallel

5.- Face Seal Ends

6. Single Ferrule

7. Kombinationen aus Gewinden und oder Verschraubungen

Größen: 1/8", 1/4", 3/8", 1/2", 3/4", 3mm, 6mm, 8mm, 10mm, 12mm

Material Behandlung

1. Standard

2. Sauerstoff Clean

3. Öl - Fettfrei

Spindelausführung

1. V-Stem

2. Regulating Stem

3. Soft Seat PCTFE Stem

4. Non-Rotating Stem

Grifftyp: Kunststoff, Aluminium, Edelstahl

Bitte nach gewünschter Ausführung anfragen.
