Magnetventilsteuerung

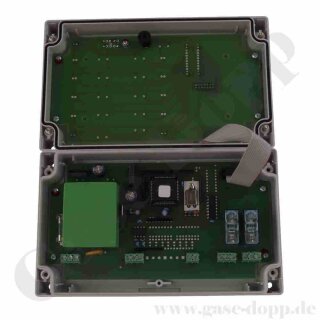

GCE Magnetventilsteuerungskasten

zur Ansteuerung von 5 Magnetventilen

DGM-MV-5

Beschreibung:

Die Magnetventilsteuerung besitzt fünf Ausgangskanäle, die die Steuerung und Überwachung von Magnetventilen ermöglichen. Weiter sind ein Eingangskanal für Not-Aus und zwei potentialfreie Meldungen vorhanden. Sobald an der Magnetventilsteuerung Spannung anliegt leuchtet die grüne Betriebs LED und signalisiert Betriebsbereitschaft. Die MV (Magnetventile) werden durch den Schlüsseltaster „Ein“ eingeschaltet oder durch „Aus“ ausgeschaltet. Wird der Not-Aus betätigt, werden alle Magnetventile abgeschaltet und die rote Not-Aus LED blinkt. Dazu wird ein Signalton erzeugt der mittels der Reset-Taste zurückgesetzt werden kann.

Anwendung:

Die Magnetventilsteuerung DGM MV-05 ist nach dem Stand der Technik betriebssicher gebaut und berücksichtigt die einschlägigen Vorschriften und Richtlinien. Die Magnetventilsteuerung DGM MV-05 wird dazu verwendet, Magnetventile in Rohrleitungssytemen anzusteuern und auf Funktion zu überwachen. Wird eine Fehlfunktion erkannt, wird dies dem Anwender optisch und akustisch am Gerät angezeigt.

Technische Spezifikationen

Ein-Aus per Schlüsselschalter

Bei Not-Aus erfolgt Abschaltung aller Magnetventile

Sammelalarm für die Leitwarte

Erhöhte Anlagensicherheit

Verbesserter Bedienkomfort

Schnelle Systeminformation

Einfache Installation und Bedienung

Technische Daten

Stromversorgung: 220- 250 V AC, 50- 60 Hz

Sicherung: 3.15 A träge

Magnetventilausgang: 5 x Relaisausgang mit je einer Feinsicherung

Meldeausgang: 2 x Relaisausgang (1 Wechselkontakt)

Max. Kontaktbelastung AC: 220- 250 V AC, 50- 60 Hz

Max. Kontaktbelastung DC: 48 V , 1A

Leuchtmelder: LED rot, grün 5 mm

Akustischer Melder: Piezosummer, f = 3.3 kHz

Umgebungstemperatur: 0 – 40 °C

Luftfeuchtigkeit: 0 – 95 % relative Luftfeuchte, nicht kondensierend

Gehäuse: Polystyrol, Farbe ähnlich wie RAL 7035 (hellgrau)

Schutzart: IP 54

Abmessungen: 240×160×90 mm (b×h×l)

Einbaulage: aufrecht, außerhalb des Ex-Bereichs

Anschlussquerschnitt: 2.5 mm² max.

Kabelverschraubungen: 13 Stück PG11

Zubehör

Signalkasten DGM-SK

Kontaktmanometer

Mass-FlowController

Flaschenwaagen

Berstscheiben

Schwebekörper

Flow Switch,

Kabelüberwachung

Installation

Das Gehäuse der Magnetventilsteuerung ist für die Wandmontage vorgesehen. Hier für sind im hinteren Gehäuseteil vier Befestigungslöcher vorhanden. Diese sind erreichbar durch das Abschrauben des Deckels.
