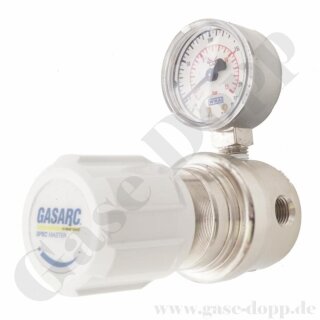

Leitungsdruckminderer bis 3,5 bar regelbar - Eingang max. 200 bar Rechts - 1-stufig - IN / OUT 1/4" NPT IG - PTFE - Edelstahl - GASARC CHEM MASTER SGL600

Leitungsdruckminderer bis 3,5 bar regelbar - Eingang max. 200 bar Rechts - 1-stufig - IN / OUT 1/4" NPT IG - PTFE - Edelstahl - GASARC CHEM MASTER SGL600

Herstellerinformationen:

GASARC

, ,

verantwortliche Person:

Gase Dopp
Lübbener Str. 10
Brandenburg
Unterspreewald, Deutschland, 15910
info@gase-dopp.de
https://shop.gase-dopp.de

Artikelnummer: 17398
Hersteller: GASARC

711,73 €

inkl. 19% USt. , zzgl.

Lieferzeit: 8 - 12 Werktage (Ausland)

Beschreibung
Bewertungen

GASARC

CHEM Master SGL600

Einstufiger Membran-

Leitungs- Druckminderer

Edelstahl

für Gasereinheit 6.0

max. 207 bar Eingangsdruck

0,3 - 3,5 bar stufenlos regelbar

für alle Gase inkl. aller toxischen, korrosiven brennbaren Gase

für Gase bis Reinheitsklasse 6.0

Gase: für alle toxischen und korrosiven brennbaren Gase

Material Edelstahl

einstufige Bauart

Druckminderer mit Edelstahl Membran

maximaler Eingangsdruck 207 bar

verwendbar als Leitungsdruckminderer

Arbeitsdruck / Hinterdruck: 0,3 - 3,5 bar regelbar

Ausgänge 3 inkl. Manometer

Eingänge 1

Vordruckseite:

Eingang: NPT 1/4" IG

Hinterdruckseite

Manometer Ø 50 mm - Edelstahl

Ausgang: NPT 1/4" IG

Temperaturbereich -20° C to +60° C

Durchflusskoeffizient (Cv) 0.1

Helium-Leckrate 1 x 10-9 mbar l/s

Gewicht 1,1 kg

WERKSTOFFE

Grundkörper Edelstahl 316L

Gehäusedeckel Messing vernickelt

Membran Edelstahl 316L

Dichtung Gehäusedeckel PTFE

Ventilsitz PCTFE

Filter 10 Micron 316L Edelstahl

EIGENSCHAFTEN

4 Ein- und Ausgangsanschlüsse

Wandaufbaumöglichkeit (rückseitige Montagebohrungen)

Einschraubsitz

Minimierte gasberührte Fläche

Komplettprogramm an Ein- und Ausgangsanschlüssen

Seitlicher Eingang

Bezeichnungen im Shop

Leitungsdruckminderer: Druckminderer ohne Eingänge und Ausgänge mit einem Hinterdruckmanometer für den Einbau ins Versorgungsnetz

Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge mit Vor- und Hinterdruckmanometer die für entsprechende Gase konfiguriert werden können

Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss

Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.

mögliche Optionen

Manometer

1. Ohne Manometer

2. Verschlussschraube montiert

Eingangsanschluss

1. Ohne Verschraubung (1/4"NPT IG)

2. 1/8 Klemmringverschraubung ES

3. 1/4 Klemmringverschraubung ES

4. 6mm Klemmringverschraubung ES

5. 1/4 NPT Male - AG

6. G3/8 BSP R/H Messing Male - AG

7. G3/8 BSP L/H Messing Male - AG

Ausgangsanschluss

1. Ohne Verschraubung (1/4"NPT IG)

2. 1/8 Klemmringverschraubung ES

3. 1/4 Klemmringverschraubung ES

4. 6mm Klemmringverschraubung ES

5. 1/4 NPT Male - AG

6. G3/8 BSP R/H Messing Male - AG

7. G3/8 BSP L/H Messing Male - AG

8. Absperrventil, 1/4 NPT F, EPDM-Dichtung oder FKM-Dichtung

9. Absperrventil, 1/8 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

10. Absperrventil, 1/4 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

11. Absperrventil, 6 mm Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

12. Absperrventil, 1/4 NPT Male, EPDM-Dichtung oder FKM-Dichtung

13. Absperrventil, G3/8 BSP R/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung

14. Absperrventil, G3/8 BSP L/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung

Weitere Optionen

1. Prozessgasspülung FKM

2. Prozessgasspülung EPDM

3. Federhauben-Entlüftungskit /Bonnet Vent-Capture-Kit

4. Heliumtest-Zertifikat

5. Konformitätsbescheinigung (CoC)

6. Panel-Mutter-Montage-Kit

7. Kalibrier-/Druckprüfungs- Zertifikat

weitere Optionen auf Anfrage

Die CHEM Master SGS600 Druckminderer sind einstufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen leichte Arbeitsdruckschwankungen auf Grund variierender Eingangsdrücke (Versorgungsdruckeffekt) akzeptabel sind. Sie sind geeignet für korrosive, toxische Gase bis zu einem Reinheitsgrad von 6.0 (99.9999 %).

Es gibt noch keine Bewertungen.
