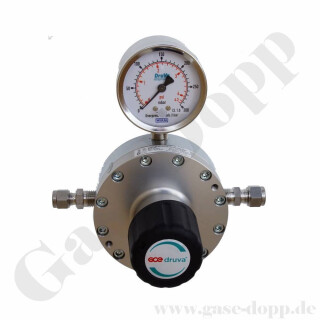

Leitungsdruckminderer bis 250 mbar regelbar - Eingang max. 12 bar Rechts - 1-stufig - IN / OUT 8 mm KRV - 4 Port - Messing verchromt 6.0 - GCE Druva LPBPVSF

Leitungsdruckminderer bis 250 mbar regelbar - Eingang max. 12 bar Rechts - 1-stufig - IN / OUT 8 mm KRV - 4 Port - Messing verchromt 6.0 - GCE Druva LPBPVSF

Herstellerinformationen:

GCE DRUVA
Weyherser Weg 8
Hessen
Fulda, Deutschland, 36043
info@gase-dopp.de

Artikelnummer: 28861
Hersteller: GCE DRUVA

1.497,02 €

inkl. 19% USt. , zzgl.

Lieferzeit: 22 - 26 Werktage (Ausland)

Beschreibung
Bewertungen

GCE DRUVA

Leitungsdruckminderer

LPBPVSF - Leitungsdruckminderer / Leitungsdruckregler

Membran Druckminderer

einstufig

Messing verchromt

für Gasereinheit bis 6.0

Eingangsdruck max. 12 bar

4-Port Version

Eingang Rechts

Ausgangsdruck bis 0,25 bar (250 mbar) stufenlos regelbar

Dieser 1-stufige 4-Port Flaschendruckregler kommt zum Einsatz in Gasversorgungssystemen für reine, inerte, entzündbare, brandfördernde Gase und Gasgemische. Nicht verwendbar für ätzende und / oder giftige Gase und deren Mischungen. Die maximale Gasqualität beträgt 6.0. Der große Gehäusedurchmesser dieses Druckminderers ermöglicht eine große Metallmembran, die bei sehr kleiner Hysterese für die Reduzierung des Leitungsdruckes sorgt, bei gleichzeitiger sehr feiner Einstellbarkeit und vergleichsweisen hohen Durchflüssen auf sehr niedrigere Versorgungsdrücke (bis auf 0,025 bar)

TECHNISCHE DATEN

Druckminderer mit Hastelloy Membran

Material Messing verchromt

einstufige Bauart

maximaler Eingangsdruck 12 bar

Arbeitsdruck / Hinterdruck: bis 250 mbar regelbar

Eingangs- und Ausgangsanschlüsse: 8 mm KRV (Doppelklemmringrohrverschraubung)

Hinterdruckseite

Manometer Ø 50 mm – Manometerdruckanzeige bis 400 mbar

Durchflusskoeffizient (Cv) 0.1

Leckrate Sitz: <5x10-6 mbar l/s (Helium)

Leckrate nach außen: <1x10-9 mbar l/s (Helium)

Filter:

Nominaler Durchfluss:

Material gasberührte Teile:

Druckreglerkörper: Messing verchromt

Druckreglermembran: Hastelloy

Druckreglersitz: PTFE

Druckreglerschieber: Messing verchromt

Betriebstemperatur: -20 °C bis +60 °C

Abmessungen (BxHxT): ca. 150 x 230 x ca. 150 mm

Gewicht 2,7 kg

WERKSTOFFE

Grundkörper Messing verchromt

Gehäusedeckel Messing verchromt

Membran Hastelloy

Dichtung Gehäusedeckel PVDF

Ventilsitz FKM

Filter 10 Micron 316L Edelstahl

Beschreibung

Der große Gehäusedurchmesser dieses Druckminderers ermöglicht große Metallmembranen und damit eine sehr feine Einstellbarkeit des Hinterdruckes bei vergleichsweise hohen Durchflüssen bis auf 0,025 bar. Der Druckminderer hat 4-Ports.

Eigenschaften

Besondere Merkmale

Sehr fein einstellbar

Hoher Durchfluss

Bezeichnungen im Shop

Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können

Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss

Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.

Optionen auf Anfrage

TECHNISCHE SPEZIFIKATIONEN:

Abdichtung der Druckregler nach Außen durch Hastelloy Membranen

Kompaktes Design

Sehr gute Regelbarkeit

Entwickelt, hergestellt und geprüft gemäß ISO7291 (einschließlich Sauerstoffausbrennprüfung)

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1 und der deutschen TRGS 727

Einsetzbar in EX-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I, IIA, IIB, IIC

Produktionstest:

Drucktest mit Helium für jeden Druckregler

Helium- Lecktest zur Prüfung der Dichtheit über den Druckreglersitz

Helium- Lecktest für jeden Druckregler zur Prüfung der Dichtheit nach außen

Funktionstest für jeden Druckregler

Tests während der Entwicklung:

Typtest gemäß EN ISO 7291

Sauerstoff Ausbrennprüfung gemäß EN ISO 7291

Zusätzlicher Lebensdauertest

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1

und der deutschen TRGS 727

Einsetzbar in Ex-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I,

IIA, IIB, IIC
