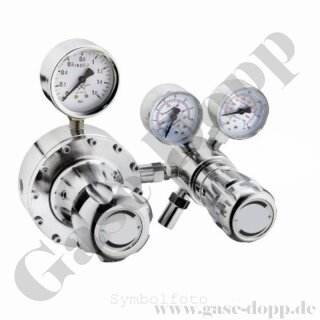

Leitungsdruckminderer 200 bar - ca. 5 bis 45 mbar regelbar - 2-stufig - IN G 1/4" / OUT G 3/4" IG - 6 Port - Eingang Rechts - 8 m³/h - mit Abblaseventil - FKM - Messing vernickelt 5.0 - GDVSR 141

Leitungsdruckminderer 200 bar - ca. 5 bis 45 mbar regelbar - 2-stufig - IN G 1/4" / OUT G 3/4" IG - 6 Port - Eingang Rechts - 8 m³/h - mit Abblaseventil - FKM - Messing vernickelt 5.0 - GDVSR 141

verantwortliche Person:

Gase Dopp
Lübbener Str. 10
Brandenburg
Unterspreewald, Deutschland, 15910
info@gase-dopp.de
https://shop.gase-dopp.de

Artikelnummer: 29241

759,22 €

inkl. 19% USt. , zzgl.

Lieferzeit: 1 - 5 Werktage (Ausland)

Beschreibung
Bewertungen

Feindruckminderer / Leitungsdruckminderer

Druckminderer mit vergrößerter Membrane zur Feinregulierung

für alle inerten brennbaren Gase

regelbar ca. 100 bis 1000 mbar

Eingangsdruck max. 200 bar

2-stufig

Messing vernickelt

Technische Details

1. Stufe:

Reglergehäuse aus Messing (OT 58) mit chemischer Vernickelung.

Membrane aus Edelstahl.

Einlassfilter aus Edelstahl.

Überdruckventil (G ¼" IG) mit Entlüftungsfunktion.

Ventilsitz aus PVDF.

2. Stufe:

Reglergehäuse aus eloxiertem Aluminium mit Gehäusedeckel aus Edelstahl.

Membrane aus NBR + PTFE (medienberührt).

Auslass G ¾" IG.

Manometer gemäß EN ISO 5171, Klasse 2,5.

Betriebstemperatur: -20 °C bis +60 °C.

Material der O-Ring-Dichtungen (medienabhängig): EPDM, NBR oder FPM.

Gewicht: ca. 2,5 kg.

Konform mit der Richtlinie 2014/68/EU (Druckgeräterichtlinie). Konform mit der Norm EN ISO 2503.

Druckminderer / Feindruckminderer

Medium: inerte Gase

regelbar von ca. 100 - 1000 mbar

Eingangsdruck: max. 200 bar

Eingang: 1/4" NPT IG

Abgang: 1/4" NPT IG

Vordruck Manometer 0 - 315 bar

Hinterdruck Manometer 0 - 2 bar

Leistung ca. 25 Nm³/h (P1 - 6 bar bar/ P2 - 1,0 bar / Luft)

Gehäuse: Guss / Messing vernickelt

1.Stufe Druckminderer

Anschluss Eingang:

Material Gehäuse: Messing OT 58 mit chemischer Vernickelung

Eingangsdruck: max. 230 bar

Ausgangsdruck: max. 10 bar

Durchfluss: 25 Nm3 h

Material Membran: Edelstahl

Eingangsfilter: Edelstahl

Abblaseventil Ausgang: G 1/4“ IG

Sitz des Druckmindererkegels: PVDF

2. Stufe Druckminderer

Material Gehäuse Haube: Aluminium mit chemischer Vernickelung

Eingangsdruck max.: 230 bar

Ausgangsdruck: 100 bis 1000 mbar

Material Membran: NBR und PTFE im Kontakt mit dem Medium

Anschluss Ausgang: 1/4“ NPT IG

Manometer nach EN ISO 5171 Klasse 2.5

Betriebsbedingungen Betriebstemperatur minus 20 Grad Celsius bis plus 60 Grad Celsius

Materialien der O-Ring Dichtungen je nach Medium EPDM NBR oder FPM

Gewicht ca 2,5 kg

Zertifizierungen und Normen Konform mit der DGRL Richtlinie 2014 68 EU PED

Konform mit der Norm EN ISO 2503
