Leitungsdruckminderer

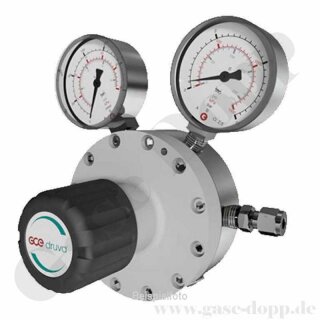

LSBPVSJ - Leitungsdruckminderer / Leitungsdruckregler
Membran Druckminderer
einstufig
Edelstahl
für Gasereinheit bis 6.0
Eingangsdruck max. 12 bar
6-Port Version
Eingang Rechts
Ausgangsdruck 0,01 – 0,25 bar (10 - 250 mbar) stufenlos regelbar
Dieser 1-stufige 6-Port Flaschendruckregler kommt zum Einsatz in Gasversorgungssystemen für reine, inerte, entzündbare, brandfördernde, ätzende und / oder giftige Gase und deren Mischungen. Die maximale Gasqualität beträgt 6.0. Der große Gehäusedurchmesser dieses Druckminderers ermöglicht eine große Metallmembran, die bei sehr kleiner Hysterese für die Reduzierung des Leitungsdruckes sorgt, bei gleichzeitiger sehr feiner Einstellbarkeit und vergleichsweisen hohen Durchflüssen auf sehr niedrigere Versorgungsdrücke (bis auf 0,025 bar)
TECHNISCHE DATEN
Druckminderer mit Hastelloy Membran
Material Edelstahl
einstufige Bauart
maximaler Eingangsdruck 12 bar
Arbeitsdruck / Hinterdruck: 10 - 250 mbar regelbar
Eingangs- und Ausgangsanschlüsse: 6mm KRV
Hinterdruckseite
Manometer Ø 50 mm – Manometerdruckanzeige bis 400 mbar
Durchflusskoeffizient (Cv) 0.1
Leckrate Sitz: <5x10-6 mbar l/s (Helium)
Leckrate nach außen: <1x10-9 mbar l/s (Helium)
Filter:
Nominaler Durchfluss:
Material gasberührte Teile:
Druckreglerkörper: Edelstahl
Druckreglermembran: Hastelloy
Druckreglersitz: PTFE
Druckreglerschieber: Edelstahl
Betriebstemperatur: -20 °C bis +60 °C
Abmessungen (BxHxT): ca. 150 x 230 x ca. 150 mm
Gewicht 2,7 kg
WERKSTOFFE
Grundkörper Edelstahl
Gehäusedeckel Edelstahl
Membran Hastelloy
Dichtung Gehäusedeckel PVDF
Ventilsitz FKM
Filter 10 Micron 316L Edelstahl
Eigenschaften
Besondere Merkmale
Sehr fein einstellbar
Hoher Durchfluss
Bezeichnungen im Shop
Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können
Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss
Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.
mögliche Optionen
Eingangsmanometertyp (P1) oder Ausgangsmanometertyp (P2)
1. Ohne Manometer - 1/4" NPT IG - Port offen
2. Ohne Manometer - 1/4" NPT IG - Port verschlossen
3. Rohrfedermanometer
4. Induktiv-Kontaktmanometer
5. Reed-Kontaktmanometer
Eingangsdruck (P1 / Hochdruck / Gasquelle)
12, 50, 60, 200, 300 bar
Ausgangsdruck (P2 / Prozess / Verbraucher)
1, 2, 3, 6, 10, 14, 28, 40, 50, 100, 200 bar
Druckstufen
1. einstufig
2. zweistufig
Eingangs- bzw. Flaschenanschluss (P1 / Hochdruck / Gasquelle)
1. Flaschenanschlüsse 200 /300 bar nach DIN 477 mit Handanschluss
2. Flaschenanschlüsse 200 /300 bar nach DIN 477 mit Sechskantanschluss
3. Flaschenanschlüsse nach CGA, BSI341, NEN, AFNOR
4. Ohne Verschraubung (1/4"NPT IG)
5. Klemmringverschraubungen für metrisches Rohr in Messing oder Edelstahl
6. Klemmringverschraubungen für zölliges Rohr in Messing oder Edelstahl
7. NPT Gewindeanschlüsse als Aussengewinde oder Innengewinde
8. BSPP Gewindeanschlüsse (G-Gewinde) als Aussengewinde oder Innengewinde
9. metrische Gewindeanschlüsse (M-Gewinde) als Aussengewinde oder Innengewinde
Ausgang / Ausgangsanschluss (P2 / Prozess / Verbraucher)
1. Ohne Verschraubung (1/4"NPT IG)
2. Klemmringverschraubungen für metrisches Rohr in Messing oder Edelstahl
3. Klemmringverschraubungen für zölliges Rohr in Messing oder Edelstahl
4. NPT Gewindeanschlüsse als Aussengewinde oder Innengewinde
5. BSPP Gewindeanschlüsse (G-Gewinde) als Aussengewinde oder Innengewinde
6. metrische Gewindeanschlüsse (M-Gewinde) als Aussengewinde oder Innengewinde
7. Schlauchtülle
Ventile im Ausgang / Ausgangsanschluss (P2 / Prozess / Verbraucher)
1. Ohne Hochdruck-Absperrventil , ohne Niederdruck-Absperrventil
2. Ohne Hochdruck-Absperrventil , MIT Niederdruck-Absperrventil
3. Ohne Hochdruck-Absperrventil , MIT Niederdruck-Regelventil
4. Hochdruck-Spülventil, ohne Niederdruck-Absperrventil
5. Hochdruck-Spülventil, MIT Niederdruck-Absperrventil
6. Hochdruck-Spülventil, MIT Niederdruck-Regelventil
7. HD-Dreifach-Spülblock, ohne Niederdruck-Absperrventil
8. HD-Dreifach-Spülblock, MIT Niederdruck-Absperrventil
9. HD-Dreifach-Spülblock, MIT Niederdruck-Regelventil
Sicherheitstechnische Einrichtung
1. mit Abblaseventil
2. ohne Abblaseventil
Produkttypen
1. Hochdruckminderer
2. Niederdruckminderer
3.Absolutdruckminderer
Produktvarianten
1. Druva Tec Reinheit 4.5 - Messing, nicht-korrosiv, nicht-toxisch, nicht für Acetylen
2. Druva Pur Reinheit 6.0 - Messing vernickelt-verchromt, nicht-korrosiv, nicht-toxisch, nicht für Acetylen
3. Druva Pur Reinheit 6.0 Edelstahl, nicht für Acetylen
Produktserien
1. Low Flow - 20 m3/h (geringe Durchflußmenge / "Low Flow")
2. Mid Flow - 100 m3/h (mittlere Durchflußmenge / "Mid Flow")
3. High Flow - 300 m3/h (hohe Durchflußmenge / "High Flow")
Weitere Optionen
1. Heliumtest-Zertifikat
2. Konformitätsbescheinigung (CoC)
3. Kalibrier-/Druckprüfungs- Zertifikat
weitere Optionen auf Anfrage
TECHNISCHE SPEZIFIKATIONEN:
Abdichtung der Druckregler nach Außen durch Hastelloy Membranen
Kompaktes Design
Sehr gute Regelbarkeit
Entwickelt, hergestellt und geprüft gemäß ISO7291 (einschließlich Sauerstoffausbrennprüfung)
Prüfung zur Elektrostatischen Aufladung
Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1 und der deutschen TRGS 727
Einsetzbar in EX-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I, IIA, IIB, IIC
Produktionstest:
Drucktest mit Helium für jeden Druckregler
Helium- Lecktest zur Prüfung der Dichtheit über den Druckreglersitz
Helium- Lecktest für jeden Druckregler zur Prüfung der Dichtheit nach außen
Funktionstest für jeden Druckregler
Tests während der Entwicklung:
Typtest gemäß EN ISO 7291
Sauerstoff Ausbrennprüfung gemäß EN ISO 7291
Zusätzlicher Lebensdauertest
Prüfung zur Elektrostatischen Aufladung
Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1
und der deutschen TRGS 727
Einsetzbar in Ex-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I,
IIA, IIB, IIC
