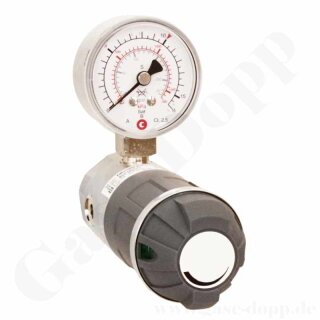

Labor Entnahmedruckminderer Basisversion mit Absperrventil - max. 50 bar / bis 10,0 bar regelbar - Eingang G 3/8" IG hinten - Ausgang 1/4" NPT IG unten - FKM - Messing verchromt 6.0 - GCE DRUVA PLCIVBCFM

Herstellerinformationen:

GCE DRUVA
Weyherser Weg 8
Hessen
Fulda, Deutschland, 36043
info@gase-dopp.de

Artikelnummer: 28844
Hersteller: GCE DRUVA

292,74 €

inkl. 19% USt. , zzgl.

Messing verchromt

Labordruckminderer / Entnahmedruckminderer

GCE DRUVA PLCIVBCFM

Basisversion

Einstufig

für inerte, reaktive, brennbare und oxidierende Gase und Gasgemische

Reinheit max. 6.0

mit integriertem Absperrventil

bis 10,0 bar regelbar

Zur Verwendung des Druckminderer sind Adapter notwendig!

Gehäuse: Messing CW614 (CuZn39Pb3) spezial gereinigt, vernickelt und verchromt

Eingangsdruck Vordruckbereich max. 50 bar.

Ausgangsdruck Hinterdruckbereich bis 10,0 bar regelbar

Rohrfedermanometer nach EN 837-1 Ø 50 mm, Genauigkeitsklasse 2,5 (Typ 3104)

Manometeranzeige: 0 - 16,0 bar

Eingang: G 3/8" IG - hinten

Ausgang: 1/4" NPT IG - unten

Dichtungen

Sitz: FKM.

Dichtungen: PVDF

Partikel-Filter in Edelstahl und 100 µm Maschenweite am Eingang

MEMBRAN Hastelloy

Leckraten

< 1×10 -9 mbar l/s Helium (nach außen),

< 1×10 -6 mbar l/s Helium (Ventilsitz)

Abmessungen Druckminderer Grundkörper (BxHxT): 50×100×108 mm

Temperaturbereich: -25 °C bis +70 °C / -13 bis 160 °F

allgemein Labordruckminderer Labor Entnahmestellen LAB SYSTEM EMD3100

DRUCKMINDERER MIT INTEGRIERTER ABSPERRFUNKTION

Diese hochkompakte Version eines Druckminderers vereint auf kleinstem Raum Druckregelung und Absperrung des Gasstroms. Sie wird durch eine gelungene Vereinigung der Druckmindererbauteile mit wenigen zusätzlichen Absperrkomponenten erreicht. Damit werden die normalerweise für Druckminderer und Absperrventil in getrennter Bauweise erforderlichen Teile auf ein Minimum reduziert. Die Baugröße erreicht minimale Abmessungen.

Ein- und Ausgänge können bei dieser Konstruktion mit größter Flexibilität vertauscht und angeschlossen werden.

MODULARES BAUKASTENSYSTEM FÜR MAXIMALE FLEXIBILITÄT VON KONFIGURATION UND EINSATZBEREICHEN

Es werden Standardausführungen in Form von Aufbau-, Einbau-, Stand-oder Hängeversion geliefert. Darüber hinaus erlauben vielfältige Kombinationen mit Systemkomponenten der bekannten Baureihe 400 und die über dem Umfang variable Anordnung von Ein- und Ausgängen unzählige, dem jeweiligen Kundenwunsch angepasste Varianten: Mit Regelventil in Winkel-und Geradausführung (DN5), mit zusätzlichem Eingangsabsperrventil (in Winkel- oder Durchgangsform), mit Mengenmesser oder mit diversen Wandadaptern. In dieser Baukastenform ist dieses Entnahmestellensystem außerordentlich variabel konfigurierbar und für alle Laboranwendungen und Labormöbel geeignet

AUSFÜHRUNG

Einstufige Druckminderer mit hohen Leistungswerten.

Eingangsdruck 40 bar.

Hinterdruckbereich bis 10,5 bar / 152 psi,

Analyse-Version (EMD 3104) bis 2,2 bar / 33 psi.

MATERIAL

Edelstahl 316L (1.4404) spezialgereinigt und elektropoliert oder Messing CW614 CuZn39Pb3 vernickelt und verchromt.

DICHTUNGSMATERIAL

Sitz: FKM und FFKM mit Edelstahl, FKM und EPDM mit Messing.

Dichtungen: PCTFE mit Edelstahl und PVDF mit Messing in Abhängigkeit vom verwendeten Gas. Material ist jeweils dargestellt in den “Technische Daten“.

INNENTEILE

Wartungsarme, servicefreundliche Druckmindererregeleinheit, mit
