Messing verchromt
Labordruckminderer / Entnahmedruckminderer

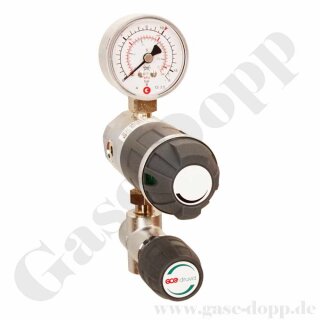

GCE DRUVA EMD310008
Basisversion mit integriertem Absperrventil und Regulierventil im Ausgang
Einstufig
für inerte, reaktive, brennbare und oxidierende Gase und Gasgemische
Reinheit max. 6.0
0,5 - 10,5 bar regelbar
Zur Verwendung des Druckminderer sind Adapter notwendig!
Gehäuse: Messing CW614 (CuZn39Pb3) spezial gereinigt, vernickelt und verchromt
Eingangsdruck Vordruckbereich max.40 bar.
Ausgangsdruck Hinterdruckbereich 0,5 - 10,5 bar regelbar
Rohrfedermanometer nach EN 837-1 Ø 50 mm, Genauigkeitsklasse 2,5 (Typ 3104)
Manometeranzeige: 0 - 16,5 bar
Eingang: G 3/8" IG - hinten
Ausgang: G 1/4" IG - unten mit Regulierventil
Dichtungen
Sitz: FKM.
Dichtungen: PVDF
Partikel-Filter in Edelstahl und 100 µm Maschenweite am Eingang G 1/4" IG
MEMBRAN Hastelloy
Leckraten
< 1×10 -9 mbar l/s Helium (nach außen),
< 1×10 -6 mbar l/s Helium (Ventilsitz)
Abmessungen Druckminderer Grundkörper (BxHxT): 50×100×108 mm
Temperaturbereich: -25 °C bis +70 °C / -13 bis 160 °F
allgemein Labordruckminderer Labor Entnahmestellen LAB SYSTEM EMD3100
DRUCKMINDERER MIT INTEGRIERTER ABSPERRFUNKTION
Diese hochkompakte Version eines Druckminderers vereint auf kleinstem Raum Druckregelung und Absperrung des Gasstroms. Sie wird durch eine gelungene Vereinigung der Druckmindererbauteile mit wenigen zusätzlichen Absperrkomponenten erreicht. Damit werden die normalerweise für Druckminderer und Absperrventil in getrennter Bauweise erforderlichen Teile auf ein Minimum reduziert. Die Baugröße erreicht minimale Abmessungen.
Ein- und Ausgänge können bei dieser Konstruktion mit größter Flexibilität vertauscht und angeschlossen werden.
.
MODULARES BAUKASTENSYSTEM FÜR MAXIMALE FLEXIBILITÄT VON KONFIGURATION UND EINSATZBEREICHEN
Es werden Standardausführungen in Form von Aufbau-, Einbau-, Stand-oder Hängeversion geliefert. Darüber hinaus erlauben vielfältige Kombinationen mit Systemkomponenten der bekannten Baureihe 400 und die über dem Umfang variable Anordnung von Ein- und Ausgängen unzählige, dem jeweiligen Kundenwunsch angepasste Varianten: Mit Regelventil in Winkel-und Geradausführung (DN5), mit zusätzlichem Eingangsabsperrventil (in Winkel- oder Durchgangsform), mit Mengenmesser oder mit diversen Wandadaptern. In dieser Baukastenform ist dieses Entnahmestellensystem außerordentlich variabel konfigurierbar und für alle Laboranwendungen und Labormöbel geeignet
AUSFÜHRUNG
Einstufige Druckminderer mit hohen Leistungswerten.
Eingangsdruck 40 bar.
Hinterdruckbereich 0,2 - 10,5 bar / 3 - 152 psi,
Analyse-Version (EMD 3104) 0,1 - 2,2 bar / 1,5 - 33 psi.
MATERIAL
Edelstahl 316L (1.4404) spezialgereinigt und elektropoliert oder Messing CW614 CuZn39Pb3 vernickelt und verchromt.
DICHTUNGSMATERIAL
Sitz: FKM und FFKM mit Edelstahl, FKM und EPDM mit Messing.
Dichtungen: PCTFE mit Edelstahl und PVDF mit Messing in Abhängigkeit vom verwendeten Gas. Material ist jeweils dargestellt in den “Technische Daten“.
INNENTEILE
Wartungsarme, servicefreundliche Druckmindererregeleinheit, mit
Partikel-Filter in Edelstahl und 50 µm Maschenweite am Eingang G3/8 f. und 100 µm am Eingang G1/4f.
MEMBRAN
Hohe Sicherheit gegen Bruch und Korrosion durch das Membranmaterial Hastelloy.
GARANTIERTE LECKRATE
< 1×10 -9 mbar l/s Helium (nach außen),
< 1×10 -6 mbar l/s Helium (Ventilsitz)
REINHEIT
Reinheit und Leckraten entsprechen den Anforderungen von
Anwendungen mit hoher Gasereinheit = 6.0.
BETRIEBSTEMPERATUR
-25 °C bis +70 °C / -13 bis 160 °F.
EINGANG / AUSGANG ANSCHLÜSSE
Eingang G 3/8"f bzw. G1/4''f, Ausgänge G1/4''f. Adapter und Klemmringverschraubungen, z.B. für 6 mm Rohr, weitere auf Anfrage.
BESONDERE MERKMALE
Druckminderer mit integrierter Absperrfunktion
Farbliche Kennzeichnung der Absperrstellung
Hochkompakte Bauform
ECD-tauglich
Ergonomische Stellung der Bedienelemente
Nutzergerechte Systemlösung für Laboranwendungen durch optimale Abstimmung der Komponenten untereinander
Gasartspezifische Handradkennzeichnung gemäß DIN EN 13792
