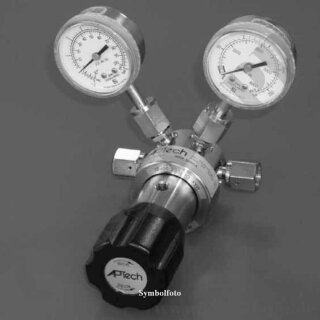

Flaschendruckminderer für besonders korrosive Gase / - 100 bar - 1-stufig bis 7 bar regelbar - max. Flow 5 l/min - Anschluss DIN 477 Nr.8 / W 1" RH - Ausgang: VCR 1/4" AG PCTFE - Edelstahl - AP Tech 1500

Herstellerinformationen:

AP Tech

, ,

verantwortliche Person:

Frank Dopp
Lübbener Str. 10
Brandenburg
Unterspreewald, Deutschland, 15910
info@gase-dopp.de
https://shop.gase-dopp.de

Artikelnummer: 25182
Hersteller: AP Tech

2.249,99 €

inkl. 19% USt. , zzgl.

Lieferzeit: 251 - 255 Werktage (Ausland)

Beschreibung
Bewertungen

APTech Serie 1500

Flaschendruckminderer

für besonders korrosive Gase

mit Anschluss DIN 477-1 Nr.8

Membran Druckminderer

einstufig

Edelstahl mit elektropolierten und passivierten Oberflächen

6-Port Version

Flaschenanschluss Rechts

für max. 100 bar Flaschendruck

ca. 0,3 - 7 bar stufenlos regelbar

max. 5 l/min Flow

u.a. für Fluor in Stickstoff

sowie

für reine, inerte, entzündbare, brandfördernde, ätzende und / oder giftige Gase und deren Mischungen bis Gasereinheit 6.0

Dichtung PCTFE

Flaschendruck Gase DIN 477-1 Nr.8

Stickstoffmonoxid ca. 33 bar

Chlorwasserstoff ca. 43 bar

Chlor ca. 7 bar

Stickstofftrifluorid max. 97 bar

Bortrifluorid ca. 50 bar

einstufiger Flaschenruckminderer in Edelstahl mit Hastelloy Membran

Arbeitsdruck / Hinterdruck: ca. 0,3 - 7 bar regelbar

Durchfluss: max. 50l/min

Flaschenanschluss: W1" RH nach DIN 477-1 Nr.8

maximaler Flaschendruck 100 bar

Anschlussform - Sechskantanschluss Rechts

Ausgang: 1/4" VCR Male

Material Edelstahl

einstufige Bauart

Vordruckseite:

Manometer Ø 50 mm - Manometerdruckanzeige

Hinterdruckseite

Manometer Ø 50 mm - Manometerdruckanzeige

Durchflusskoeffizient (Cv)

Leckrate Sitz: <5x10-6 mbar l/s (Helium)

Leckrate nach außen: <1x10-9 mbar l/s (Helium)

Filter: 1 x pro Eingang + 1 x pro Ausgang

Nominaler Durchfluss:

Material gasberührte Teile:

Druckreglerkörper: Edelstahl

Druckreglermembran: Hastelloy

Druckreglersitz: PCTFE

Druckreglerschieber: Edelstahl

Betriebstemperatur: -20 °C bis +60 °C

Gewicht 1,2 kg

WERKSTOFFE

Grundkörper Edelstahl

Gehäusedeckel Edelstahl

Membran Hastelloy

Dichtung Gehäusedeckel PTFE

Ventilsitz PCTFE

Filter 10 Micron 316L Edelstahl

EIGENSCHAFTEN

Sechs Ein- und Ausgangsanschlüsse

Wandaufbaumöglichkeit (rückseitige Montagebohrungen)

Einschraubsitz

Minimierte gasberührte Fläche

Komplettprogramm an Ein- und Ausgangsanschlüssen

Seitlicher Eingang Rechts

Bezeichnungen im Shop

Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können

Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss

Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.

mögliche Optionen

Eingangsmanometertyp (P1) oder Ausgangsmanometertyp (P2)

1. Ohne Manometer - 1/4" NPT IG - Port offen

2. Ohne Manometer - 1/4" NPT IG - Port verschlossen

3. Rohrfedermanometer

4. Induktiv-Kontaktmanometer

5. Reed-Kontaktmanometer

Eingangsdruck (P1 / Hochdruck / Gasquelle)

12, 50, 60, 200, 300 bar

Ausgangsdruck (P2 / Prozess / Verbraucher)

1, 2, 3, 6, 10, 14, 28, 40, 50, 100, 200 bar

Druckstufen

1. einstufig

2. zweistufig

Eingangs- bzw. Flaschenanschluss (P1 / Hochdruck / Gasquelle)

1. Flaschenanschlüsse 200 /300 bar nach DIN 477 mit Handanschluss

2. Flaschenanschlüsse 200 /300 bar nach DIN 477 mit Sechskantanschluss

3. Flaschenanschlüsse nach CGA, BSI341, NEN, AFNOR

4. Ohne Verschraubung (1/4"NPT IG)

5. Klemmringverschraubungen für metrisches Rohr in Messing oder Edelstahl

6. Klemmringverschraubungen für zölliges Rohr in Messing oder Edelstahl

7. NPT Gewindeanschlüsse als Aussengewinde oder Innengewinde

8. BSPP Gewindeanschlüsse (G-Gewinde) als Aussengewinde oder Innengewinde

9. metrische Gewindeanschlüsse (M-Gewinde) als Aussengewinde oder Innengewinde

Ausgang / Ausgangsanschluss (P2 / Prozess / Verbraucher)

1. Ohne Verschraubung (1/4"NPT IG)

2. Klemmringverschraubungen für metrisches Rohr in Messing oder Edelstahl

3. Klemmringverschraubungen für zölliges Rohr in Messing oder Edelstahl

4. NPT Gewindeanschlüsse als Aussengewinde oder Innengewinde

5. BSPP Gewindeanschlüsse (G-Gewinde) als Aussengewinde oder Innengewinde

6. metrische Gewindeanschlüsse (M-Gewinde) als Aussengewinde oder Innengewinde

7. Schlauchtülle

Ventile im Ausgang / Ausgangsanschluss (P2 / Prozess / Verbraucher)

1. Ohne Hochdruck-Absperrventil , ohne Niederdruck-Absperrventil

2. Ohne Hochdruck-Absperrventil , MIT Niederdruck-Absperrventil

3. Ohne Hochdruck-Absperrventil , MIT Niederdruck-Regelventil

4. Hochdruck-Spülventil, ohne Niederdruck-Absperrventil

5. Hochdruck-Spülventil, MIT Niederdruck-Absperrventil

6. Hochdruck-Spülventil, MIT Niederdruck-Regelventil

7. HD-Dreifach-Spülblock, ohne Niederdruck-Absperrventil

8. HD-Dreifach-Spülblock, MIT Niederdruck-Absperrventil

9. HD-Dreifach-Spülblock, MIT Niederdruck-Regelventil

Sicherheitstechnische Einrichtung

1. mit Abblaseventil

2. ohne Abblaseventil

Produkttypen

1. Hochdruckminderer

2. Niederdruckminderer

3.Absolutdruckminderer

Produktvarianten

1. Druva Tec Reinheit 4.5 - Messing, nicht-korrosiv, nicht-toxisch, nicht für Acetylen

2. Druva Pur Reinheit 6.0 - Messing vernickelt-verchromt, nicht-korrosiv, nicht-toxisch, nicht für Acetylen

3. Druva Pur Reinheit 6.0 Edelstahl, nicht für Acetylen

Produktserien

1. Low Flow - 20 m3/h (geringe Durchflußmenge / "Low Flow")

2. Mid Flow - 100 m3/h (mittlere Durchflußmenge / "Mid Flow")

3. High Flow - 300 m3/h (hohe Durchflußmenge / "High Flow")

Weitere Optionen

4. Heliumtest-Zertifikat

5. Konformitätsbescheinigung (CoC)

7. Kalibrier-/Druckprüfungs- Zertifikat

weitere Optionen auf Anfrage

Die Druckminderer sind einstufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen leichte Arbeitsdruckschwankungen auf Grund variierender Eingangsdrücke (Versorgungsdruckeffekt) akzeptabel sind. Sie sind für reine, inerte, entzündbare, brandfördernde, ätzende und oder giftige Gase und deren Mischungen bis Gasereinheit 6.0 (99.9999 %).

geeignet

TECHNISCHE SPEZIFIKATIONEN:

Abdichtung der Druckregler nach außen durch Hastelloy Membranen

Kompaktes Design

Sehr gute Regelbarkeit

Entwickelt, hergestellt und geprüft gemäß ISO7291 (einschließlich Sauerstoffausbrennprüfung)

Abblaseventil auf der Hinterdruckseite

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1 und der deutschen TRGS 727

Einsetzbar in EX-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I, IIA, IIB, IIC

Produktionstests:

Drucktest mit Helium für jeden Druckregler

Helium- Lecktest zur Prüfung der Dichtheit über den Druckreglersitz

Helium- Lecktest für jeden Druckregler zur Prüfung der Dichtheit nach außen

Funktionstest für jeden Druckregler

Tests während der Entwicklung:

Typtest gemäß EN ISO 7291

Sauerstoff Ausbrennprüfung gemäß EN ISO 7291

Zusätzlicher Lebensdauertest

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1

und der deutschen TRGS 727

Einsetzbar in Ex-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I,

IIA, IIB, IIC

Es gibt noch keine Bewertungen.
