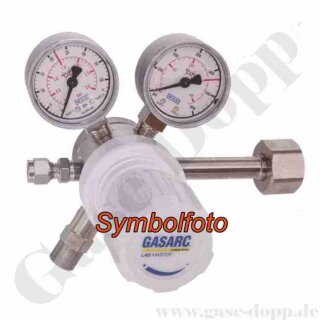

Flaschendruckminderer Wasserstoff / Formiergas 200 bar 2-stufig bis 10 bar regelbar - Anschluss W21,8x1/14" LH DIN 477-1 Nr.1 - Ausgang 6 mm KRV - Messing vernickelt 6.0 - GASARC SPEC MASTER HPT601

Herstellerinformationen:

GASARC

, ,

verantwortliche Person:

Frank Dopp
Lübbener Str. 10
Brandenburg
Unterspreewald, Deutschland, 15910
info@gase-dopp.de
https://shop.gase-dopp.de

Artikelnummer: 18258
Hersteller: GASARC

761,59 €

inkl. 19% USt. , zzgl.

Lieferzeit: 1 - 5 Werktage (Ausland)

Beschreibung
Bewertungen

GASARC

Wasserstoff Formiergas

zweistufiger 200 bar Flaschendruckminderer

SPEC Master HPT601

Edelstahl Membran Druckminderer

Messing vernickelt

6-Port Version

Flaschenanschluss Rechts

max. 200 bar Flaschendruck

0,5 - 10 bar stufenlos regelbar

für Wasserstoff Formiergas

Gasereinheit bis 6.0

6-Port zweistufiger Flaschendruckregler zum Einsatz in Gasversorgungssystemen für reine, inerte, entzündbare, brandfördernde Gase und Gasgemische. Nicht verwendbar für ätzende und / oder giftige Gase und deren Mischungen. Die maximale Gasqualität beträgt 6.0.

zweistufiger Flaschenruckminderer Messing vernickelt mit Edelstahl Membran

Arbeitsdruck / Hinterdruck: 0,5 - 10 bar regelbar

Flaschenanschluss: W21,8 x 1/14" LH nach DIN 477-1 Nr. 1

Anschlussform - Sechskantanschluss

Ausgang: 6 mm KRV - Doppelklemmringverschraubung Rohrverschraubung

Ansprechdruck Abblaseventil 16 bar

Material Messing vernickelt

zweistufige Bauart

maximaler Flaschendruck 200 bar

Vordruckseite:

Manometer Ø 50 mm - Manometerdruckanzeige

Hinterdruckseite

Manometer Ø 50 mm - Manometerdruckanzeige

Durchflusskoeffizient (Cv) 0.1

Leckrate Sitz: <5x10-6 mbar l/s (Helium)

Leckrate nach außen: <1x10-9 mbar l/s (Helium)

Filter: 1 x pro Eingang + 1 x pro Ausgang

Nominaler Durchfluss: 20 m3/h (N2) gemäß ISO 7291 bei 20 bar Ausgangs- und 41 bar

Material gasberührte Teile:

Druckreglerkörper: Messing vernickelt

Druckreglermembran: Edelstahl

Druckreglersitz: PTFE

Abblaseventilsitzdichtung: FKM

Druckreglerschieber: Messing

Betriebstemperatur: -20 °C bis +60 °C

Gewicht 1,4 kg

Werkstoffe

Grundkörper Messing vernickelt

Gehäusedeckel Messing vernickelt

Membran Edelstahl

Dichtung Gehäusedeckel FKM

Ventilsitz PTFE

Filter 10 Micron 316L Edelstahl

Eigenschaften

Sechs Ein- und Ausgangsanschlüsse

Wandaufbaumöglichkeit (rückseitige Montagebohrungen)

Einschraubsitz

Minimierte gasberührte Fläche

Komplettprogramm an Ein- und Ausgangsanschlüssen

Seitlicher Eingang oder von unten (6 Uhr)

Bezeichnungen im Shop

Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können

Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss

Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.

mögliche Optionen

Manometer

1. Ohne Manometer

2. Verschlussschraube montiert

Eingangs- Flaschenanschluss

1. Flaschenanschlüsse 200 /300 bar

2. Ohne Verschraubung (1/4"NPT IG)

3. 1/8 Klemmringverschraubung ES

4. 1/4 Klemmringverschraubung ES

5. 6mm Klemmringverschraubung ES

6. 1/4 NPT Male - AG

7. G3/8 BSP R/H Messing Male - AG

8. G3/8 BSP L/H Messing Male - AG

Ausgangsanschluss

1. Ohne Verschraubung (1/4"NPT IG)

2. 1/8 Klemmringverschraubung ES

3. 1/4 Klemmringverschraubung ES

4. 6mm Klemmringverschraubung ES

5. 1/4 NPT Male - AG

6. G3/8 BSP R/H Messing Male - AG

7. G3/8 BSP L/H Messing Male - AG

8. Absperrventil, 1/4 NPT F, EPDM-Dichtung oder FKM-Dichtung

9. Absperrventil, 1/8 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

10. Absperrventil, 1/4 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

11. Absperrventil, 6 mm Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

12. Absperrventil, 1/4 NPT Male, EPDM-Dichtung oder FKM-Dichtung

13. Absperrventil, G3/8 BSP R/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung

14. Absperrventil, G3/8 BSP L/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung

Weitere Optionen

1. Prozessgasspülung FKM

2. Prozessgasspülung EPDM

3. Federhauben-Entlüftungskit /Bonnet Vent-Capture-Kit

4. Heliumtest-Zertifikat

5. Konformitätsbescheinigung (CoC)

6. Panel-Mutter-Montage-Kit

7. Kalibrier-/Druckprüfungs- Zertifikat

weitere Optionen auf Anfrage

Die Spec Master HPT601 Druckminderer sind 2-stufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen ein genauer Arbeitsdruck erforderlich ist. Sie sind geeignet für nicht-korrosive, nichttoxische reine Brenngase bis zu einem Reinheitsgrad von 6.0 (99.9999 %).
