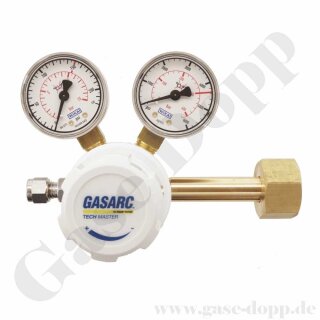

Flaschendruckminderer Wasserstoff 200 bar 1-stufig bis 6,0 bar regelbar - Anschluss W21,8x1/14" LH DIN 477-1 Nr.1 - Ausgang KRV 6 mm - Messing 4.6 - GASARC TECH MASTER GPS400

Herstellerinformationen:

GASARC

, ,

verantwortliche Person:

Frank Dopp
Lübbener Str. 10
Brandenburg
Unterspreewald, Deutschland, 15910
info@gase-dopp.de
https://shop.gase-dopp.de

Artikelnummer: 18234
Hersteller: GASARC

381,62 €

inkl. 19% USt. , zzgl.

Wasserstoff Methan

Flaschendruckminderer

GASARC

Tech Master GPS400

Einstufiger Membran Druckminderer

Messing

für Gasereinheit bis 4.6

200 bar

0,5 - 6 bar stufenlos regelbar

bis Reinheitsklasse 4.6

Gase: Wasserstoff, Methan

Material Messing

einstufige Bauart

maximaler Eingangsdruck 300 bar

Flaschenanschluss 200 bar - W21,8x1/14" LH IG ÜM - DIN 477 Teil 1 Nr.1

Arbeitsdruck / Hinterdruck: ca. 0,5 - 6 bar regelbar

Vordruckseite:

Manometer Ø 50 mm

Hinterdruckseite

Manometer Ø 50 mm

Ausgang: DoppelKlemmringverschraubung 6 mm - KRV

Manometer Ø 50 mm

Druckminderer mit Membran

Temperaturbereich -20° C to +60° C

Durchflusskoeffizient (Cv) 0.1

Helium-Leckrate 1 x 10-9 mbar l/s

Gewicht 1,2 kg

WERKSTOFFE

Grundkörper Messing

Gehäusedeckel hochfeste Zn / Al -Legierung

Membran Polychlororene (Neoprene) (CR)

Ventilsitz Polyamide ( Nylon)
Dichtung Gehäusedeckel PTFE

Filter 10 Micron 316L Edelstahl

EIGENSCHAFTEN

Fünf Ein- und Ausgangsanschlüsse

Wandaufbaumöglichkeit (rückseitige Montagebohrungen)

Einschraubsitz

Minimierte gasberührte Fläche

Komplettprogramm an Ein- und Ausgangsanschlüssen

Seitlicher Eingang oder von unten (6 Uhr)

Bezeichnungen im Shop

Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können

Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss

Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.

mögliche Optionen

Manometer

1. Ohne Manometer

2. Verschlussschraube montiert

Eingangs- Flaschenanschluss

1. Flaschenanschlüsse 200 /300 bar

2. Ohne Verschraubung (1/4"NPT IG)

3. 1/8 Klemmringverschraubung ES

4. 1/4 Klemmringverschraubung ES

5. 6mm Klemmringverschraubung ES

6. 1/4 NPT Male - AG

7. G3/8 BSP R/H Messing Male - AG

8. G3/8 BSP L/H Messing Male - AG

Ausgangsanschluss

1. Ohne Verschraubung (1/4"NPT IG)

2. 1/8 Klemmringverschraubung ES

3. 1/4 Klemmringverschraubung ES

4. 6mm Klemmringverschraubung ES

5. 1/4 NPT Male - AG

6. G3/8 BSP R/H Messing Male - AG

7. G3/8 BSP L/H Messing Male - AG

8. Absperrventil, 1/4 NPT F, EPDM-Dichtung oder FKM-Dichtung

9. Absperrventil, 1/8 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

10. Absperrventil, 1/4 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

11. Absperrventil, 6 mm Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

12. Absperrventil, 1/4 NPT Male, EPDM-Dichtung oder FKM-Dichtung

13. Absperrventil, G3/8 BSP R/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung

14. Absperrventil, G3/8 BSP L/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung

Weitere Optionen

1. Konformitätsbescheinigung (CoC)

2. Kalibrier-/Druckprüfungs- Zertifikat

weitere Optionen auf Anfrage

Die Tech Master GPS400 Druckminderer sind einstufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen leichte Arbeitsdruckschwankungen auf Grund variierender Eingangsdrücke (Versorgungsdruckeffekt) akzeptabel sind. Sie sind geeignet für nicht-korrosive, nichttoxische reine Gase bis zu einem Reinheitsgrad von 4.5 (99.995 %).
