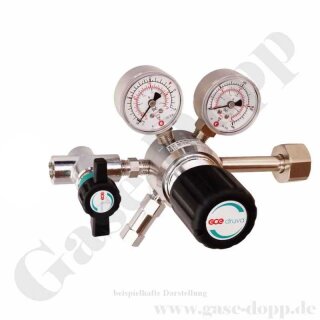

Flaschendruckminderer Stickstoff 200 bar 1-stufig bis 50 bar regelbar - Anschluss W24,32x1/14" DIN 477-1 Nr.10 - Ausgang Absperrventil RVS 10 mm - Messing verchromt 6.0 - GCE Druva CPLH0SJ

Artikelnummer: 26057
Hersteller: GCE DRUVA

578,34 €

inkl. 19% USt. , zzgl.

Lieferzeit: 11 - 15 Werktage (Ausland)

Beschreibung
Bewertungen

GCE DRUVA PUR LINE

Helium Flaschendruckminderer

CPLHOSJ - DRUVA®PUR Flaschendruckregler

Low Flow Serie - Hochdruckversion

Membran Druckminderer

einstufig

Messing verchromt

6-Port Version

Flaschenanschluss Rechts

max. 200 bar Flaschendruck

1 - 50 bar stufenlos regelbar

mit Absperrventil im Ausgang

für Stickstoff

Gasereinheit bis 6.0

einstufiger Flaschenruckminderer Messing verchromt mit Hastelloy Membran
Arbeitsdruck / Hinterdruck: 1 - 50 bar regelbar
Flaschenanschluss: W24,32 x 1/14" nach DIN 477-1 Nr. 10
Anschlussform - Sechskantanschluss
Ausgang: RVS 10 mm (Doppelklemmringverschraubung / Rohrverschraubung / Swagelok)

Ausgang: Absperrventil
Abblaseventil
Material Messing verchromt
einstufige Bauart
maximaler Flaschendruck 200 bar
Vordruckseite:
Manometer Ø 50 mm - Manometerdruckanzeige
Hinterdruckseite
Manometer Ø 50 mm - Manometerdruckanzeige
Durchflusskoeffizient (Cv) 0.1
Leckrate Sitz: <5x10-6 mbar l/s (Helium)
Leckrate nach außen: <1x10-9 mbar l/s (Helium)
Filter: 1 x pro Eingang + 1 x pro Ausgang
Nominaler Durchfluss: 20 m3/h (N2) gemäß ISO 7291 bei 20 bar Ausgangs- und 41 bar
Material gasberührte Teile:
Druckreglerkörper: Messing verchromt
Druckreglermembran: Hastelloy
Druckreglersitz: PCTFE (P in > 50 bar) PTFE (P in = 50 bar)
Druckreglerschieber: Messing
Betriebstemperatur: -20 °C bis +60 °C
Gewicht 1,4 kg

6-Port einstufiger Flaschendruckregler zum Einsatz in Gasversorgungssystemen für reine, inerte, entzündbare, brandfördernde Gase und Gasgemische. Nicht verwendbar für ätzende und / oder giftige Gase und deren Mischungen. Die maximale Gasqualität beträgt 6.0.

WERKSTOFFE

Grundkörper Messing vernickelt und verchromt

Gehäusedeckel Messing vernickelt und verchromt

Membran Hastelloy

Dichtung Gehäusedeckel PTFE

Ventilsitz PCTFE

Filter 10 Micron 316L Edelstahl

EIGENSCHAFTEN

Sechs Ein- und Ausgangsanschlüsse

Wandaufbaumöglichkeit (rückseitige Montagebohrungen)

Einschraubsitz

Minimierte gasberührte Fläche

Komplettprogramm an Ein- und Ausgangsanschlüssen

Seitlicher Eingang oder von unten (6 Uhr)

Bezeichnungen im Shop

Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können

Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss

Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.

weitere Optionen auf Anfrage

TECHNISCHE SPEZIFIKATIONEN:

Abdichtung der Druckregler nach außen durch Hastelloy Membranen

Kompaktes Design

Sehr gute Regelbarkeit

Entwickelt, hergestellt und geprüft gemäß ISO7291 (einschließlich Sauerstoffausbrennprüfung)

Abblaseventil auf der Hinterdruckseite

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1 und der deutschen TRGS 727

Einsetzbar in EX-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I, IIA, IIB, IIC

Produktionstests:

Drucktest mit Helium für jeden Druckregler

Helium- Lecktest zur Prüfung der Dichtheit über den Druckreglersitz

Helium- Lecktest für jeden Druckregler zur Prüfung der Dichtheit nach außen

Funktionstest für jeden Druckregler

Tests während der Entwicklung:

Typtest gemäß EN ISO 7291

Sauerstoff Ausbrennprüfung gemäß EN ISO 7291

Zusätzlicher Lebensdauertest

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1

und der deutschen TRGS 727

Einsetzbar in Ex-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I,

IIA, IIB, IIC

Produkt Kategorie: Cylinder Regulator

Produkt Linie: DruvaPUR Line (purity 6.0 | brass chrome plated / non corrosive / non toxic / no Acetylene)

Produkt Serie: 20 m³/h (12 scfm) Series

Typ: H0 - High Pressure Regulator with FKM O-Rings

Druckstufen: S - Single Stage

Porting: JR - [6 Port] (1 In | 2 In | 4 Out | 5 Out | 6 Out | 8 In)

Optionen: 00 - HP Without + LP Without

Eingangsdruck: FX - 200 bar (2900 psi)

Ausgangsdruck: EX - 50,00 bar(g) (730 psig)

Eingangsmanometer: BT - Bourdon Tube Gauge

Ausgangsmanometer: BT - Bourdon Tube Gauge

Flaschenanschluss: DI006W - DIN477 No 6 Wrench

Anschluss Prozessausgang: M06S - Compression metric 6 mm stainless steel

Produkt Name: CPLH0SJR00FXEXBTBTDI006WM06S

Produkt Beschreibung: CYLREG PUR 020Q H0 SGL 6PORTJR 00 200/050 BT BT DI006W M06S
