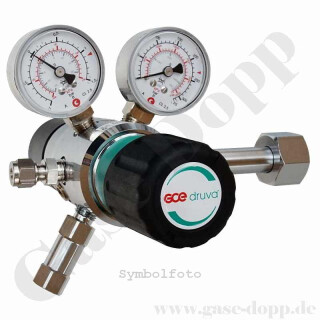

Flaschendruckminderer Sauerstoff synthetische Luft 200 bar - 2-stufig 0,2 bis 2,0 bar (a) AbsolutDruck regelbar - vakuumtauglich - Anschluss G 3/4" DIN 477-1 Nr.9 - Ausgang KRV 6 mm - FKM - 3 m³/h - Messing verchromt 6.0 - GCE Druva CPLAVDJ

Herstellerinformationen:

GCE DRUVA
Weyherser Weg 8
Hessen
Fulda, Deutschland, 36043
info@gase-dopp.de

Artikelnummer: 29366
Hersteller: GCE DRUVA

798,73 €

inkl. 19% USt. , zzgl.

Lieferzeit: 1 - 5 Werktage (Ausland)

Beschreibung
Bewertungen

GCE DRUVA PUR LINE

CPLAVDJ - DRUVA®PUR

vakuumtauglicher Flaschendruckregler

für

Sauerstoff

Membran Druckminderer

zweistufig

6-Port Version

Flaschenanschluss Rechts

max. 200 bar Flaschendruck

0,2 -2 bar stufenlos regelbar

Absolutdruckversion

regelt vom Absolutdruck - Vakuumdosierung

FKM - Dichtung

Gasereinheit bis 6.0

Messing verchromt

6-Port zweistufiger Flaschendruckregler zum Einsatz in Gasversorgungssystemen für reine, inerte, entzündbare, brandfördernde Gase und Gasgemische. Nicht verwendbar für ätzende und / oder giftige Gase und deren Mischungen. Die maximale Gasqualität beträgt 6.0.

vakuumtauglicher Flaschendruckminderer für Sauerstoff synthetische Luft Atemluft u.a.

auch geeignet für inerte, entzündbare, brandfördernde Gase und Gasgemische bis Reinheitsklasse 6.0

zweistufige Bauart

Flaschenanschluss G 3/4" - DIN 477-1 Nr.9

Anschlussform - Sechskantanschluss

max. Flaschendruck: max. 200 bar

Hinterdruck: 0,2 bis 2 bar / absoluter Druck - regelt vom Absolutdruck - Vakuumdosierung

Ausgang: KRV 6 mm Doppelklemmringverschraubung KRV - ( Rohrverschraubung / ((Swagelokverschraubung)) ) in

Abblaseventil Hinterdruckseite

Ansprechdruck Abblaseventil: 3,0 bar

Material gasberührte Teile:

Druckreglerkörper: Messing (2.0401.26) verchromt

Druckreglermembran: Hastelloy (2.4819)

Druckreglersitz: PCTFE (1. Stufe)

Druckreglersitz: EPDM (2. Stufe)

Druckreglerschieber: Messing (2.0371)

Manometerdruckanzeige -1 bis 5 bar (3 bar absolut)

Eingangs- und Ausgangsanschlüsse: 6

Flaschenanschluss rechts

Leckrate Sitz: <5x10-6 mbar l/s (Helium)

Leckrate nach außen: <1x10-9 mbar l/s (Helium)

Nominaler Durchfluss: 20 m3/h (N2)

Vordruckseite Manometer Ø 50 mm (Sicherheitsausführung)

Hinterdruckseite Manometer Ø 50 mm (Sicherheitsausführung)

Filter: 1x Eingang - 1x pro Ausgang

Betriebstemperatur: -20 °C to +60 °C

Gewicht: 1,5 kg

WERKSTOFFE

Grundkörper Messing (2.0401.26) verchromt

Gehäusedeckel Messing (2.0401.26) verchromt

Membran Hastelloy

Dichtung Gehäusedeckel PTFE

Ventilsitz EPDM

Filter 10 Micron 316L Edelstahl

EIGENSCHAFTEN

Sechs Ein- und Ausgangsanschlüsse

Wandaufbaumöglichkeit (rückseitige Montagebohrungen)

Einschraubsitz

Minimierte gasberührte Fläche

Komplettprogramm an Ein- und Ausgangsanschlüssen

Seitlicher Eingang oder von unten (6 Uhr)

Bezeichnungen im Shop

Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können

Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss

Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.

TECHNISCHE SPEZIFIKATIONEN:

Abdichtung der Druckregler nach außen durch Hastelloy Membranen

Kompaktes Design

Sehr gute Regelbarkeit

Entwickelt, hergestellt und geprüft gemäß ISO7291 (einschließlich Sauerstoffausbrennprüfung)

Abblaseventil auf der Hinterdruckseite

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1 und der deutschen TRGS 727

Einsetzbar in EX-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I, IIA, IIB, IIC

Produktionstests:

Drucktest mit Helium für jeden Druckregler

Helium- Lecktest zur Prüfung der Dichtheit über den Druckreglersitz

Helium- Lecktest für jeden Druckregler zur Prüfung der Dichtheit nach außen

Funktionstest für jeden Druckregler

Tests während der Entwicklung:

Typtest gemäß EN ISO 7291

Sauerstoff Ausbrennprüfung gemäß EN ISO 7291

Zusätzlicher Lebensdauertest

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1

und der deutschen TRGS 727

Einsetzbar in Ex-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I,

IIA, IIB, IIC
