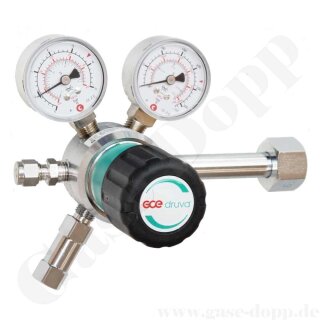

Flaschendruckminderer Sauerstoff synthetische Luft 200 bar 1-stufig bis 3,0 bar regelbar - Anschluss G 3/4" DIN 477-1 Nr.9 - Ausgang 6 mm KRV - 6 mm KRV am Überdruckventil - Messing verchromt 6.0 - GCE Druva CPLH0SJ

Flaschendruckminderer Sauerstoff synthetische Luft 200 bar 1-stufig bis 3,0 bar regelbar - Anschluss G 3/4" DIN 477-1 Nr.9 - Ausgang 6 mm KRV - 6 mm KRV am Überdruckventil - Messing verchromt 6.0 - GCE Druva CPLH0SJ

Herstellerinformationen:

GCE DRUVA
Weyherser Weg 8
Hessen
Fulda, Deutschland, 36043
info@gase-dopp.de

Artikelnummer: 28508
Hersteller: GCE DRUVA

526,79 €

inkl. 19% USt. , zzgl.

Lieferzeit: 1 - 5 Werktage (Ausland)

Beschreibung
Bewertungen

GCE DRUVA PUR LINE

Sauerstoff / synthetische Luft Flaschendruckminderer

CPLH0SJ - DRUVA®PUR Flaschendruckregler

Low Flow Serie - Hochdruckversion

Membran Druckminderer

einstufig

Messing verchromt

6-Port Version

Flaschenanschluss Rechts

max. 200 bar Flaschendruck

bis 3 bar stufenlos regelbar

für Sauerstoff

Gasereinheit bis 6.0

einstufiger Flaschenruckminderer Messing verchromt mit Hastelloy Membran
Arbeitsdruck / Hinterdruck: bis 3 bar regelbar
Flaschenanschluss: G 3/4" nach DIN 477-1 Nr. 9
Anschlussform - Sechskantanschluss
Ausgang: 6 mm KRV
Ansprechdruck Abblaseventil 4,5 bar
Material Messing vernickelt und verchromt
einstufige Bauart
maximaler Flaschendruck 200 bar
Vordruckseite:
Manometer Ø 50 mm - Manometerdruckanzeige
Hinterdruckseite
Manometer Ø 50 mm - Manometerdruckanzeige
Durchflusskoeffizient (Cv) 0.1
Leckrate Sitz: <5x10-6 mbar l/s (Helium)
Leckrate nach außen: <1x10-9 mbar l/s (Helium)
Filter: 1 x pro Eingang + 1 x pro Ausgang
Nominaler Durchfluss: 20 m3/h (N2) gemäß ISO 7291 bei 20 bar Ausgangs- und 41 bar
Material gasberührte Teile:
Druckreglerkörper: Messing verchromt
Druckreglermembran: Hastelloy
Druckreglersitz: PCTFE (P in > 50 bar) PTFE (P in = 50 bar)
Druckreglerschieber: Messing
Betriebstemperatur: -20 °C bis +60 °C
Gewicht 1,4 kg

6-Port einstufiger Flaschendruckregler zum Einsatz in Gasversorgungssystemen für reine, inerte, entzündbare, brandfördernde Gase und Gasgemische. Nicht verwendbar für ätzende und / oder giftige Gase und deren Mischungen. Die maximale Gasqualität beträgt 6.0.

WERKSTOFFE

Grundkörper Messing vernickelt und verchromt

Gehäusedeckel Messing vernickelt und verchromt

Membran Hastelloy

Dichtung Gehäusedeckel PTFE

Ventilsitz PCTFE

Filter 10 Micron 316L Edelstahl

EIGENSCHAFTEN

Sechs Ein- und Ausgangsanschlüsse

Wandaufbaumöglichkeit (rückseitige Montagebohrungen)

Einschraubsitz

Minimierte gasberührte Fläche

Komplettprogramm an Ein- und Ausgangsanschlüssen

Seitlicher Eingang oder von unten (6 Uhr)

Bezeichnungen im Shop

Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können

Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss

Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.

Optionen auf Anfrage

TECHNISCHE SPEZIFIKATIONEN:

Abdichtung der Druckregler nach außen durch Hastelloy Membranen

Kompaktes Design

Sehr gute Regelbarkeit

Entwickelt, hergestellt und geprüft gemäß ISO7291 (einschließlich Sauerstoffausbrennprüfung)

Abblaseventil auf der Hinterdruckseite

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1 und der deutschen TRGS 727

Einsetzbar in EX-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I, IIA, IIB, IIC

Produktionstests:

Drucktest mit Helium für jeden Druckregler

Helium- Lecktest zur Prüfung der Dichtheit über den Druckreglersitz

Helium- Lecktest für jeden Druckregler zur Prüfung der Dichtheit nach außen

Funktionstest für jeden Druckregler

Tests während der Entwicklung:

Typtest gemäß EN ISO 7291

Sauerstoff Ausbrennprüfung gemäß EN ISO 7291

Zusätzlicher Lebensdauertest

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1

und der deutschen TRGS 727

Einsetzbar in Ex-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I,

IIA, IIB, IIC

Cylinder Regulator

DruvaPUR Line (purity 6.0 | brass chrome plated / non corrosive / non

toxic / no Acetylene)

20 m³/h Series

Type H0 - High Pressure Regulator

Stages S - siehe oben

Porting JR - [6 Port] (1 In | 2 In | 4 Out | 5 Out | 6 Out | 8 In)

Options 00 - HP Without + LP Without - siehe oben

Inlet Pressure GX - 200/ 300 bar

Outlet Pressure D2 - xx bar(g) siehe oben

Inlet Gauge Type BT - Bourdon Tube Gauge

Outlet Gauge Type BT - Bourdon Tube Gauge

Cylinder Connection - siehe oben

Process Outlet Connection - siehe oben

Product Name CPLH0SJR00FXEYBTBTDI010HM06S
Product Description

CYLREG PUR 20QM H0 SGL 6PORTJR 00 200/028 BT BT DI010HM06S
