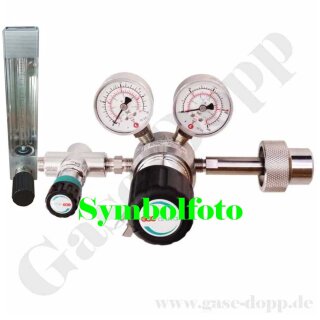

Flaschendruckminderer Prüfgas 200 bar 2-stufig mit Flowmeter bis 100 l/min regelbar - Anschluss M19x1,5 LH DIN 477-1 Nr.14 - Ausgang 6 mm KRV + 6 mm Schlauchtülle - Messing verchromt 6.0 - GCE Druva CPLH0DJ

Artikelnummer: 22211
Hersteller: GCE DRUVA

1.428,00 €

inkl. 19% USt. , zzgl.

Lieferzeit: 26 - 30 Werktage (Ausland)

Beschreibung
Bewertungen

GCE DRUVA PUR LINE

Prüfgas Flaschendruckminderer

CPLH0DJ - DRUVA®PUR Flaschendruckregler

Low Flow Serie - Hochdruckversion

Membran Druckminderer

zweistufig

Messing verchromt

6-Port Version

Flaschenanschluss Rechts

max. 200 bar Flaschendruck

3 - 100 l/min stufenlos regelbar

für Prüfgase

Gasereinheit bis 6.0

Durchflussmesser DK 800: 5 - 100 l/ min wird im Ausgang montiert

Prüfgas (Mixtur: 500ppm Ethanol, Rest trockene Luft.)

Flowmeter Präzissionsdurchflussmesser, genau auf die Gasmischung kalibriert, Gehäuse Messing vernickelt, Kugel aus Edelstahl O2-gereinigt und Öl- und fettfrei.

Ausgang Klemmringverschraubung Messing für Rohr 6 mm + Schlauchtülle 6 mm Messing

zweistufiger Flaschenruckminderer Messing verchromt mit Hastelloy Membran
Arbeitsdruck / Hinterdruck: bis 100 l/min regelbar
Flaschenanschluss: M19x1,5 LH nach DIN 477-1 Nr. 14
Anschlussform - Sechskantanschluss
Ausgang: 6 mm KRV - Doppelklemmring Rohrverschraubung für 6 mm Stutzen / Rohr + Schlauchtülle 6 mm Messing
Ansprechdruck Abblaseventil 9,1 bar
Material Messing vernickelt und verchromt
zweistufige Bauart
maximaler Flaschendruck 200 bar
Vordruckseite:
Manometer Ø 50 mm - Manometerdruckanzeige
Hinterdruckseite
Manometer Ø 50 mm - Manometerdruckanzeige
Durchflusskoeffizient (Cv) 0.1
Leckrate Sitz: <5x10-6 mbar l/s (Helium)
Leckrate nach außen: <1x10-9 mbar l/s (Helium)
Filter: 1 x pro Eingang + 1 x pro Ausgang
Nominaler Durchfluss: 20 m3/h (N2) gemäß ISO 7291 bei 20 bar Ausgangs- und 41 bar
Material gasberührte Teile:
Druckreglerkörper: Messing verchromt
Druckreglermembran: Hastelloy
Druckreglersitz: PCTFE (P in > 50 bar) PTFE (P in = 50 bar)
Druckreglerschieber: Messing
Betriebstemperatur: -20 °C bis +60 °C
Gewicht 1,4 kg

6-Port zweistufiger Flaschendruckregler zum Einsatz in Gasversorgungssystemen für reine, inerte, entzündbare, brandfördernde Gase und Gasgemische. Nicht verwendbar für ätzende und / oder giftige Gase und deren Mischungen. Die maximale Gasqualität beträgt 6.0.

WERKSTOFFE

Grundkörper Messing vernickelt und verchromt

Gehäusedeckel Messing vernickelt und verchromt

Membran Hastelloy

Dichtung Gehäusedeckel PTFE

Ventilsitz PCTFE

Filter 10 Micron 316L Edelstahl

EIGENSCHAFTEN

Sechs Ein- und Ausgangsanschlüsse

Wandaufbaumöglichkeit (rückseitige Montagebohrungen)

Einschraubsitz

Minimierte gasberührte Fläche

Komplettprogramm an Ein- und Ausgangsanschlüssen

Seitlicher Eingang oder von unten (6 Uhr)

Bezeichnungen im Shop

Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können

Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss

Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.

mögliche Optionen

Eingangsmanometertyp (P1) oder Ausgangsmanometertyp (P2)

1. Ohne Manometer - 1/4" NPT IG - Port offen

2. Ohne Manometer - 1/4" NPT IG - Port verschlossen

3. Rohrfedermanometer

4. Induktiv-Kontaktmanometer

5. Reed-Kontaktmanometer

Eingangsdruck (P1 / Hochdruck / Gasquelle)

12, 50, 60, 200, 300 bar

Ausgangsdruck (P2 / Prozess / Verbraucher)

1, 2, 3, 6, 10, 14, 28, 40, 50, 100, 200 bar

Druckstufen

1. einstufig

2. zweistufig

Eingangs- bzw. Flaschenanschluss (P1 / Hochdruck / Gasquelle)

1. Flaschenanschlüsse 200 /300 bar nach DIN 477 mit Handanschluss

2. Flaschenanschlüsse 200 /300 bar nach DIN 477 mit Sechskantanschluss

3. Flaschenanschlüsse nach CGA, BSI341, NEN, AFNOR

4. Ohne Verschraubung (1/4"NPT IG)

5. Klemmringverschraubungen für metrisches Rohr in Messing oder Edelstahl

6. Klemmringverschraubungen für zölliges Rohr in Messing oder Edelstahl

7. NPT Gewindeanschlüsse als Aussengewinde oder Innengewinde

8. BSPP Gewindeanschlüsse (G-Gewinde) als Aussengewinde oder Innengewinde

9. metrische Gewindeanschlüsse (M-Gewinde) als Aussengewinde oder Innengewinde

Ausgang / Ausgangsanschluss (P2 / Prozess / Verbraucher)

1. Ohne Verschraubung (1/4"NPT IG)

2. Klemmringverschraubungen für metrisches Rohr in Messing oder Edelstahl

3. Klemmringverschraubungen für zölliges Rohr in Messing oder Edelstahl

4. NPT Gewindeanschlüsse als Aussengewinde oder Innengewinde

5. BSPP Gewindeanschlüsse (G-Gewinde) als Aussengewinde oder Innengewinde

6. metrische Gewindeanschlüsse (M-Gewinde) als Aussengewinde oder Innengewinde

7. Schlauchtülle

Ventile im Ausgang / Ausgangsanschluss (P2 / Prozess / Verbraucher)

1. Ohne Hochdruck-Absperrventil , ohne Niederdruck-Absperrventil

2. Ohne Hochdruck-Absperrventil , MIT Niederdruck-Absperrventil

3. Ohne Hochdruck-Absperrventil , MIT Niederdruck-Regelventil

4. Hochdruck-Spülventil, ohne Niederdruck-Absperrventil

5. Hochdruck-Spülventil, MIT Niederdruck-Absperrventil

6. Hochdruck-Spülventil, MIT Niederdruck-Regelventil

7. HD-Dreifach-Spülblock, ohne Niederdruck-Absperrventil

8. HD-Dreifach-Spülblock, MIT Niederdruck-Absperrventil

9. HD-Dreifach-Spülblock, MIT Niederdruck-Regelventil

Sicherheitstechnische Einrichtung

1. mit Abblaseventil

2. ohne Abblaseventil

Produkttypen

1. Hochdruckminderer

2. Niederdruckminderer

3.Absolutdruckminderer

Produktvarianten

1. Druva Tec Reinheit 4.5 - Messing, nicht-korrosiv, nicht-toxisch, nicht für Acetylen

2. Druva Pur Reinheit 6.0 - Messing vernickelt-verchromt, nicht-korrosiv, nicht-toxisch, nicht für Acetylen

3. Druva Pur Reinheit 6.0 Edelstahl, nicht für Acetylen

Produktserien

1. Low Flow - 20 m3/h (geringe Durchflußmenge / "Low Flow")

2. Mid Flow - 100 m3/h (mittlere Durchflußmenge / "Mid Flow")

3. High Flow - 300 m3/h (hohe Durchflußmenge / "High Flow")

Weitere Optionen

4. Heliumtest-Zertifikat

5. Konformitätsbescheinigung (CoC)

7. Kalibrier-/Druckprüfungs- Zertifikat

weitere Optionen auf Anfrage

TECHNISCHE SPEZIFIKATIONEN:

Abdichtung der Druckregler nach außen durch Hastelloy Membranen

Kompaktes Design

Sehr gute Regelbarkeit

Entwickelt, hergestellt und geprüft gemäß ISO7291 (einschließlich Sauerstoffausbrennprüfung)

Abblaseventil auf der Hinterdruckseite

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1 und der deutschen TRGS 727

Einsetzbar in EX-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I, IIA, IIB, IIC

Produktionstests:

Drucktest mit Helium für jeden Druckregler

Helium- Lecktest zur Prüfung der Dichtheit über den Druckreglersitz

Helium- Lecktest für jeden Druckregler zur Prüfung der Dichtheit nach außen

Funktionstest für jeden Druckregler

Tests während der Entwicklung:

Typtest gemäß EN ISO 7291

Sauerstoff Ausbrennprüfung gemäß EN ISO 7291

Zusätzlicher Lebensdauertest

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1

und der deutschen TRGS 727

Einsetzbar in Ex-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I,

IIA, IIB, IIC
