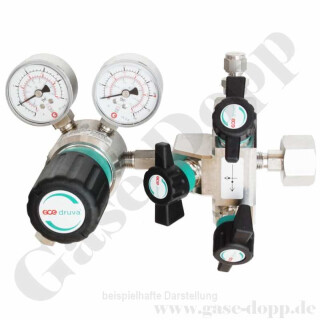

Flaschendruckminderer Prüfgas 200 bar 2-stufig bis 6,0 bar regelbar - Anschluss M19x1,5 LH DIN 477-1 Nr.14 Ausgang 6 mm KRV - Fremdgasspülung - FKM - Edelstahl 6.0 - GCE Druva CSLH0DJ

Herstellerinformationen:

GCE DRUVA
Weyherser Weg 8
Hessen
Fulda, Deutschland, 36043
info@gase-dopp.de

verantwortliche Person:

Frank Dopp
Lübbener Str. 10
Brandenburg
Unterspreewald, Deutschland, 15910
info@gase-dopp.de
https://shop.gase-dopp.de

Artikelnummer: 28635
Hersteller: GCE DRUVA

2.244,34 €

inkl. 19% USt. , zzgl.

Lieferzeit: 22 - 26 Werktage (Ausland)

Beschreibung
Bewertungen

GCE DRUVA PUR LINE

Prüfgas Flaschendruckminderer

CSLHODJ - DRUVA®PUR Flaschendruckregler

20m³ Low Flow Serie - Hochdruckversion

Membran Druckminderer

zweistufig

Edelstahl

6-Port Version

Flaschenanschluss Rechts

für max. 200 bar Flaschendruck

bis 6,0 bar stufenlos regelbar

für Prüfgas

sowie

für reine, inerte, entzündbare, brandfördernde, ätzende und / oder giftige Gase und deren Mischungen bis Gasereinheit 6.0

FKM Dichtung

2-stufiger Flaschenruckminderer in Edelstahl mit Hastelloy Membran

Arbeitsdruck / Hinterdruck: bis 6,0 bar regelbar

Flaschenanschluss: M19x1,5 LH nach DIN 477-1 Nr.14

maximaler Flaschendruck 200 bar

Anschlussform - Sechskantanschluss

Ausgang: 6 mm Doppelklemmringrohrverschraubung

Ansprechdruck Abblaseventil 9 bar

Abblaseventil Sitz: FKM

Druckreglersitz 1. Stufe: PCTFE

Druckreglersitz 2. Stufe: FKM

Nominaler Durchfluss: 20 m3/h (N2) gemäß ISO 7291 bei 20 bar Ausgangs- und 41 bar

Manometer Ø 50 mm - Manometerdruckanzeige

Durchflusskoeffizient (Cv) 0.1

Leckrate Sitz: <5x10-6 mbar l/s (Helium)

Leckrate nach außen: <1x10-9 mbar l/s (Helium)

Filter: 1 x pro Eingang + 1 x pro Ausgang

Material gasberührte Teile:

Druckreglerkörper: Edelstahl

Druckreglermembran: Hastelloy

Druckreglerschieber: Edelstahl

Betriebstemperatur: -20 °C bis +60 °C

Gewicht 1,2 kg

WERKSTOFFE

Grundkörper Edelstahl

Gehäusedeckel Edelstahl

Membran Hastelloy

Dichtung Gehäusedeckel PTFE

Ventilsitz PCTFE

Filter 10 Micron 316L Edelstahl

Zweistufige Druckminderer werden für Anwendungen eingesetzt, bei denen konstante Eingangsdrücke erforderlich sind.

EIGENSCHAFTEN

Sechs Ein- und Ausgangsanschlüsse

Wandaufbaumöglichkeit (rückseitige Montagebohrungen)

Einschraubsitz

Minimierte gasberührte Fläche

Komplettprogramm an Ein- und Ausgangsanschlüssen

Seitlicher Eingang Rechts

Bezeichnungen im Shop

Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können

Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss

Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.

Optionen auf Anfrage

Technische Spezifikationen:

Abdichtung der Druckregler nach außen durch Hastelloy Membranen

Kompaktes Design

Sehr gute Regelbarkeit

Entwickelt, hergestellt und geprüft gemäß ISO7291 (einschließlich Sauerstoffausbrennprüfung)

Abblaseventil auf der Hinterdruckseite

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1 und der deutschen TRGS 727

Einsetzbar in EX-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I, IIA, IIB, IIC

Produktionstests:

Drucktest mit Helium für jeden Druckregler
