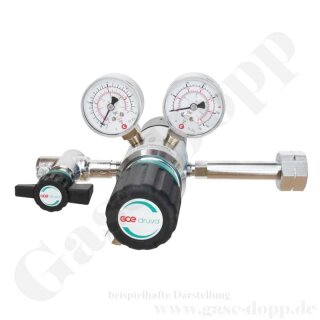

Flaschendruckminderer Prüfgas 200 bar 2-stufig - 0,3 bis 3,0 bar (a) AbsolutDruck regelbar - vakuumtauglich - Anschluss M19x1,5 LH DIN 477-1 Nr.14 - Ausgang1/4" NPT IG mit Absperrventil - 20 m³/h - EPDM - Edelstahl 6.0 - GCE Druva

Flaschendruckminderer Prüfgas 200 bar 2-stufig - 0,3 bis 3,0 bar (a) AbsolutDruck regelbar - vakuumtauglich - Anschluss M19x1,5 LH DIN 477-1 Nr.14 - Ausgang1/4" NPT IG mit Absperrventil - 20 m³/h - EPDM - Edelstahl 6.0 - GCE Druva

Herstellerinformationen:

GCE DRUVA
Weyherser Weg 8
Hessen
Fulda, Deutschland, 36043
info@gase-dopp.de

verantwortliche Person:

Gase Dopp
Lübbener Str. 10
Brandenburg
Unterspreewald, Deutschland, 15910
info@gase-dopp.de
https://shop.gase-dopp.de

Artikelnummer: 28743
Hersteller: GCE DRUVA

1.482,45 €

inkl. 19% USt. , zzgl.

Lieferzeit: 22 - 26 Werktage (Ausland)

Beschreibung
Bewertungen

GCE DRUVA PUR LINE

CSLAEDJ - DRUVA®PUR

vakuumtauglicher Flaschendruckregler

für

Prüfgas

Low Flow Serie - Hochdruckversion

Membran Druckminderer

zweistufig

6-Port Version

Flaschenanschluss Rechts

max. 200 bar Flaschendruck

0,2 -3 bar stufenlos regelbar

Absolutdruckversion

regelt vom Absolutdruck - Vakuumdosierung

mit Absperrventil im Ausgang

Gasereinheit bis 6.0

Edelstahl

EPDM

6-Port zweistufiger Flaschendruckregler zum Einsatz in Gasversorgungssystemen für reine, inerte, entzündbare, brandfördernde Gase und Gasgemische, sowie verwendbar für ätzende und / oder giftige Gase und deren Mischungen. Die maximale Gasqualität beträgt 6.0.

WICHTIG!

Bei der Verwendung von Prüfgasen mit Anteilen von toxischen Gasen ist eine Absperr- und Spüleinrichtung unabdingbar für die Sicherheit der Nutzer und für die verlängerte Lebensdauer der gasführenden Armatur. Wir empfehlen dringend die Verwendung eines Dreifachspülblocks zur Fremdgasspülung. Bei jedem Flaschenwechsel sollte der kontaminierte Bereich zwischen Flaschenventil und Absperrventil mit einem trockenen und inerten Spülgas (N2, Ar) gespült und gereinigt werden, bevor das Prozessgases verwendet wird.

Die Verwendung eines Druckminderers, ohne eine solche Spüleinrichtung, für toxische Gase ist nicht empfehlenswert und erfolgt auf eigene Gefahr des Nutzers.

vakuumtauglicher Flaschendruckminderer für Prüfgas

auch geeignet für inerte, entzündbare, brandfördernde ätzende und/ oder giftige Gase und Gasgemische bis Reinheitsklasse 6.0

zweistufige Bauart

Flaschenanschluss M19x1,5 LH - DIN 477-1 Nr.14

Anschlussform - Sechskantanschluss

max. Flaschendruck: max. 200 bar

Hinterdruck: 0,2 bis 3 bar / absoluter Druck - regelt vom Absolutdruck - Vakuumdosierung

Ausgang: 1/4" NPT IG + Absperrventil

Abblaseventil Hinterdruckseite

Ansprechdruck Abblaseventil: 4,6 bar

Material gasberührte Teile:

Druckreglerkörper: Edelstahl (1.4404)

Druckreglermembran: Hastelloy (2.4819)

Druckreglersitz: PCTFE (1. Stufe) EPDM (2. Stufe)

Druckreglerschieber: Edelstahl (1.4404)

Manometerdruckanzeige -1 bis 5 bar (3 bar absolut)

Eingangs- und Ausgangsanschlüsse: 6

Flaschenanschluss rechts

Leckrate Sitz: <5x10-6 mbar l/s (Helium)

Leckrate nach außen: <1x10-9 mbar l/s (Helium)

Nominaler Durchfluss: 3 m3/h (N2)

Vordruckseite Manometer Ø 50 mm (Sicherheitsausführung)

Hinterdruckseite Manometer Ø 50 mm (Sicherheitsausführung)

Filter: 1x Eingang - 1x pro Ausgang

Betriebstemperatur: -20 °C to +60 °C

Gewicht: 1,5 kg

WERKSTOFFE

Grundkörper Edelstahl

Gehäusedeckel Edelstahl

Membran Hastelloy

Dichtung Gehäusedeckel PTFE

Ventilsitz PCTFE

Filter 10 Micron 316L Edelstahl

EIGENSCHAFTEN

Sechs Ein- und Ausgangsanschlüsse

Wandaufbaumöglichkeit (rückseitige Montagebohrungen)

Einschraubsitz

Minimierte gasberührte Fläche

Komplettprogramm an Ein- und Ausgangsanschlüssen

Seitlicher Eingang oder von unten (6 Uhr)

Bezeichnungen im Shop

Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können

Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss

Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.

mögliche Optionen

Eingangsmanometertyp (P1) oder Ausgangsmanometertyp (P2)

1. Ohne Manometer - 1/4" NPT IG - Port offen

2. Ohne Manometer - 1/4" NPT IG - Port verschlossen

3. Rohrfedermanometer

4. Induktiv-Kontaktmanometer

5. Reed-Kontaktmanometer

Eingangsdruck (P1 / Hochdruck / Gasquelle)

12, 50, 60, 200, 300 bar

Ausgangsdruck (P2 / Prozess / Verbraucher)

1, 2, 3, 6, 10, 14, 28, 40, 50, 100, 200 bar

Druckstufen

1. einstufig

2. zweistufig

Eingangs- bzw. Flaschenanschluss (P1 / Hochdruck / Gasquelle)

1. Flaschenanschlüsse 200 /300 bar nach DIN 477 mit Handanschluss

2. Flaschenanschlüsse 200 /300 bar nach DIN 477 mit Sechskantanschluss

3. Flaschenanschlüsse nach CGA, BSI341, NEN, AFNOR

4. Ohne Verschraubung (1/4"NPT IG)

5. Klemmringverschraubungen für metrisches Rohr in Messing oder Edelstahl

6. Klemmringverschraubungen für zölliges Rohr in Messing oder Edelstahl

7. NPT Gewindeanschlüsse als Aussengewinde oder Innengewinde

8. BSPP Gewindeanschlüsse (G-Gewinde) als Aussengewinde oder Innengewinde

9. metrische Gewindeanschlüsse (M-Gewinde) als Aussengewinde oder Innengewinde

Ausgang / Ausgangsanschluss (P2 / Prozess / Verbraucher)

1. Ohne Verschraubung (1/4"NPT IG)

2. Klemmringverschraubungen für metrisches Rohr in Messing oder Edelstahl

3. Klemmringverschraubungen für zölliges Rohr in Messing oder Edelstahl

4. NPT Gewindeanschlüsse als Aussengewinde oder Innengewinde

5. BSPP Gewindeanschlüsse (G-Gewinde) als Aussengewinde oder Innengewinde

6. metrische Gewindeanschlüsse (M-Gewinde) als Aussengewinde oder Innengewinde

7. Schlauchtülle

Ventile im Ausgang / Ausgangsanschluss (P2 / Prozess / Verbraucher)

1. Ohne Hochdruck-Absperrventil , ohne Niederdruck-Absperrventil

2. Ohne Hochdruck-Absperrventil , MIT Niederdruck-Absperrventil

3. Ohne Hochdruck-Absperrventil , MIT Niederdruck-Regelventil

4. Hochdruck-Spülventil, ohne Niederdruck-Absperrventil

5. Hochdruck-Spülventil, MIT Niederdruck-Absperrventil

6. Hochdruck-Spülventil, MIT Niederdruck-Regelventil

7. HD-Dreifach-Spülblock, ohne Niederdruck-Absperrventil

8. HD-Dreifach-Spülblock, MIT Niederdruck-Absperrventil

9. HD-Dreifach-Spülblock, MIT Niederdruck-Regelventil

Sicherheitstechnische Einrichtung

1. mit Abblaseventil

2. ohne Abblaseventil

Produkttypen

1. Hochdruckminderer

2. Niederdruckminderer

3.Absolutdruckminderer

Produktvarianten

1. Druva Tec Reinheit 4.5 - Messing, nicht-korrosiv, nicht-toxisch, nicht für Acetylen

2. Druva Pur Reinheit 6.0 - Messing vernickelt-verchromt, nicht-korrosiv, nicht-toxisch, nicht für Acetylen

3. Druva Pur Reinheit 6.0 Edelstahl, nicht für Acetylen

Produktserien

1. Low Flow - 20 m3/h (geringe Durchflußmenge / "Low Flow")

2. Mid Flow - 100 m3/h (mittlere Durchflußmenge / "Mid Flow")

3. High Flow - 300 m3/h (hohe Durchflußmenge / "High Flow")

Weitere Optionen

4. Heliumtest-Zertifikat

5. Konformitätsbescheinigung (CoC)

7. Kalibrier-/Druckprüfungs- Zertifikat

weitere Optionen auf Anfrage

TECHNISCHE SPEZIFIKATIONEN:

Abdichtung der Druckregler nach außen durch Hastelloy Membranen

Kompaktes Design

Sehr gute Regelbarkeit

Entwickelt, hergestellt und geprüft gemäß ISO7291 (einschließlich Sauerstoffausbrennprüfung)

Abblaseventil auf der Hinterdruckseite

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1 und der deutschen TRGS 727

Einsetzbar in EX-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I, IIA, IIB, IIC

Produktionstests:

Drucktest mit Helium für jeden Druckregler

Helium- Lecktest zur Prüfung der Dichtheit über den Druckreglersitz

Helium- Lecktest für jeden Druckregler zur Prüfung der Dichtheit nach außen

Funktionstest für jeden Druckregler

Tests während der Entwicklung:

Typtest gemäß EN ISO 7291

Sauerstoff Ausbrennprüfung gemäß EN ISO 7291

Zusätzlicher Lebensdauertest

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1

und der deutschen TRGS 727

Einsetzbar in Ex-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I,

IIA, IIB, IIC
