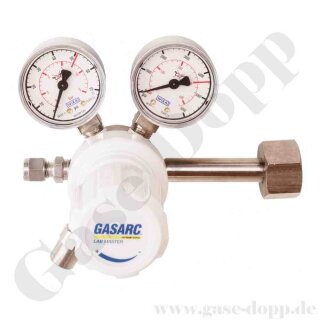

Flaschendruckminderer Prüfgas 200 bar 1-stufig bis 3,5 bar regelbar - Anschluss M19x1,5 LH DIN 477-1 Nr.14 - Ausgang KRV 1/4" - Messing vernickelt 5.0 - GASARC LAP MASTER LGS501

Flaschendruckminderer Prüfgas 200 bar 1-stufig bis 3,5 bar regelbar - Anschluss M19x1,5 LH DIN 477-1 Nr.14 - Ausgang KRV 1/4" - Messing vernickelt 5.0 - GASARC LAP MASTER LGS501

Herstellerinformationen:

GASARC

, ,

verantwortliche Person:

Gase Dopp
Lübbener Str. 10
Brandenburg
Unterspreewald, Deutschland, 15910
info@gase-dopp.de
https://shop.gase-dopp.de

Artikelnummer: 28941
Hersteller: GASARC

564,18 €

inkl. 19% USt. , zzgl.

Lieferzeit: 15 - 19 Werktage (Ausland)

Beschreibung
Bewertungen

Prüfgas

200 bar Flaschendruckminderer

GASARC

Lap Master LGS501

Einstufiger Membran Druckminderer

Messing vernickelt

für Gasereinheit 5.0

ca. 0,5 - 3,5 bar stufenlos regelbar

für Gase bis Reinheitsklasse 5.0

Gase: Prüfgas Kalibriergas
Flaschenanschluss M19x 1,5 LH - DIN 477-1 Nr.14
Material Messing vernickelt

einstufige Bauart

200 bar Flaschendruckminderer

Arbeitsdruck / Hinterdruck: ca. 0,5 - 3,5 bar regelbar

Vordruckseite:

Manometer Ø 50 mm

Eingang: M19x 1,5 LH IG ÜM Sechskantmutter - DIN 477-1 Nr.14

Hinterdruckseite

Manometer Ø 50 mm

Klemmringverschraubung 1/4" KRV

Manometer 50mm (2") Diameter

Druckminderer mit Membran

Temperaturbereich -20° C to +60° C

Durchflusskoeffizient (Cv) 0.1

Helium-Leckrate 1 x 10-9 mbar l/s

Gewicht 1,2 kg

WERKSTOFFE

Grundkörper Messing vernickelt

Gehäusedeckel hochfeste Zn/Al Legierung
Membran 316L Edelstahl

Dichtung Gehäusedeckel PTFE

Dichtung FKM

Ventilsitz Polyamide (Nylon)

Filter 10 Micron 316L Edelstahl

Bezeichnungen im Shop

Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können

Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss

Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.

mögliche Optionen

Manometer

1. Ohne Manometer

2. Verschlussschraube montiert

Eingangs- Flaschenanschluss

1. Flaschenanschlüsse 200 /300 bar

2. Ohne Verschraubung (1/4"NPT IG)

3. 1/8 Klemmringverschraubung ES

4. 1/4 Klemmringverschraubung ES

5. 6mm Klemmringverschraubung ES

6. 1/4 NPT Male - AG

7. G3/8 BSP R/H Messing Male - AG

8. G3/8 BSP L/H Messing Male - AG

Ausgangsanschluss

1. Ohne Verschraubung (1/4"NPT IG)

2. 1/8 Klemmringverschraubung ES

3. 1/4 Klemmringverschraubung ES

4. 6mm Klemmringverschraubung ES

5. 1/4 NPT Male - AG

6. G3/8 BSP R/H Messing Male - AG

7. G3/8 BSP L/H Messing Male - AG

8. Absperrventil, 1/4 NPT F, EPDM-Dichtung oder FKM-Dichtung

9. Absperrventil, 1/8 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

10. Absperrventil, 1/4 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

11. Absperrventil, 6 mm Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

12. Absperrventil, 1/4 NPT Male, EPDM-Dichtung oder FKM-Dichtung

13. Absperrventil, G3/8 BSP R/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung

14. Absperrventil, G3/8 BSP L/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung

Weitere Optionen

1. Prozessgasspülung FKM

2. Prozessgasspülung EPDM

3. Konformitätsbescheinigung (CoC)

4. Kalibrier-/Druckprüfungs- Zertifikat

weitere Optionen auf Anfrage

Die Lap Master LGS501 Druckminderer sind einstufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen leichte Arbeitsdruckschwankungen auf Grund variierender Eingangsdrücke (Versorgungsdruckeffekt) akzeptabel sind. Sie sind geeignet für nicht-korrosive, nichttoxische reine Gase bis zu einem Reinheitsgrad von 5.0 (99.999 %).

GASARC LGS501 Serie hat ein FKM-Abblaseventil.
