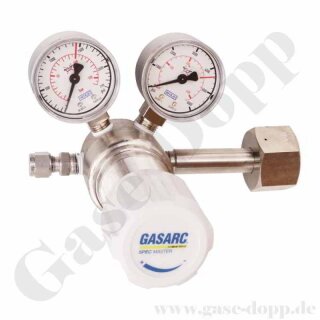

Flaschendruckminderer Helium 300 bar 1-stufig bis 100 bar regelbar - Anschluss W30x2" DIN 477-5 Nr.54 - Ausgang KRV 6 mm - Messing vernickelt 6.0 - GASARC SPEC MASTER HPS621

Flaschendruckminderer Helium 300 bar 1-stufig bis 100 bar regelbar - Anschluss W30x2" DIN 477-5 Nr.54 - Ausgang KRV 6 mm - Messing vernickelt 6.0 - GASARC SPEC MASTER HPS621

Herstellerinformationen:

GASARC

, ,

verantwortliche Person:

Gase Dopp
Lübbener Str. 10
Brandenburg
Unterspreewald, Deutschland, 15910
info@gase-dopp.de
https://shop.gase-dopp.de

Artikelnummer: 17626
Hersteller: GASARC

699,99 €

inkl. 19% USt. , zzgl.

Lieferzeit: 15 - 19 Werktage (Ausland)

Beschreibung
Bewertungen

Helium

Flaschendruckminderer

GASARC

SPEC Master HPS621

Einstufiger Kolben-Druckminderer

Messing vernickelt

für Gasereinheit 6.0

300 bar

3 - 100 bar stufenlos regelbar

bis Reinheitsklasse 6.0

Gase: Helium Argon Inertgas Edelgas

Material Messing vernickelt

einstufige Bauart

Druckminderer mit Kolben

maximaler Eingangsdruck 300 bar

Arbeitsdruck / Hinterdruck: 3 - 100 bar regelbar

Vordruckseite:

Manometer Ø 50 mm

Flaschenanschluss Eingang: W 30 x 2" IG (FM) - DIN 477-5 Nr. 54

Hinterdruckseite

Manometer Ø 50 mm

Ausgang: Klemmringverschraubung 6mm

Manometer 50mm (2") Diameter

Temperaturbereich -20° C to +60° C

Durchflusskoeffizient (Cv) 0.1

Helium-Leckrate 1 x 10-9 mbar l/s

Gewicht 1,4 kg

WERKSTOFFE

Grundkörper Messing vernickelt

Gehäusedeckel Messing vernickelt

Kolben Messing

Dichtung Gehäusedeckel FKM

Ventilsitz PCTFE

Filter 10 Micron 316L Edelstahl

EIGENSCHAFTEN

Sechs Ein- und Ausgangsanschlüsse

Wandaufbaumöglichkeit (rückseitige Montagebohrungen)

Einschraubsitz

Minimierte gasberührte Fläche

Komplettprogramm an Ein- und Ausgangsanschlüssen

Seitlicher Eingang oder von unten (6 Uhr)

Bezeichnungen im Shop

Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können

Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss

Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.

mögliche Optionen

Manometer

1. Ohne Manometer

2. Verschlussschraube montiert

Eingangs- Flaschenanschluss

1. Flaschenanschlüsse 200 /300 bar

2. Ohne Verschraubung (1/4"NPT IG)

3. 1/8 Klemmringverschraubung ES

4. 1/4 Klemmringverschraubung ES

5. 6mm Klemmringverschraubung ES

6. 1/4 NPT Male - AG

7. G3/8 BSP R/H Messing Male - AG

8. G3/8 BSP L/H Messing Male - AG

Ausgangsanschluss

1. Ohne Verschraubung (1/4"NPT IG)

2. 1/8 Klemmringverschraubung ES

3. 1/4 Klemmringverschraubung ES

4. 6mm Klemmringverschraubung ES

5. 1/4 NPT Male - AG

6. G3/8 BSP R/H Messing Male - AG

7. G3/8 BSP L/H Messing Male - AG

8. Absperrventil, 1/4 NPT F, EPDM-Dichtung oder FKM-Dichtung

9. Absperrventil, 1/8 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

10. Absperrventil, 1/4 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

11. Absperrventil, 6 mm Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

12. Absperrventil, 1/4 NPT Male, EPDM-Dichtung oder FKM-Dichtung

13. Absperrventil, G3/8 BSP R/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung

14. Absperrventil, G3/8 BSP L/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung

Weitere Optionen

1. Prozessgasspülung FKM

2. Prozessgasspülung EPDM

3. Federhauben-Entlüftungskit /Bonnet Vent-Capture-Kit

4. Heliumtest-Zertifikat

5. Konformitätsbescheinigung (CoC)

6. Panel-Mutter-Montage-Kit

7. Kalibrier-/Druckprüfungs- Zertifikat

weitere Optionen auf Anfrage

Die Spec Master HPS621 Druckminderer sind einstufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen leichte Arbeitsdruckschwankungen auf Grund variierender Eingangsdrücke (Versorgungsdruckeffekt) akzeptabel sind. Sie sind geeignet für nicht-korrosive, nichttoxische reine Gase bis zu einem Reinheitsgrad von 6.0 (99.9999 %).
