Helium Argon
300 bar Flaschendruckminderer
GASARC

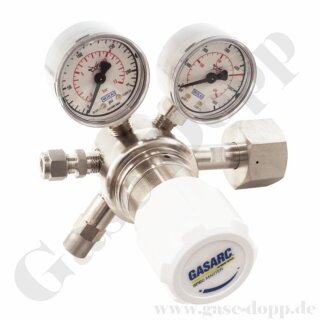

Spec Master HPS600
Einstufiger Membran Druckminderer
Messing vernickelt
für Gasereinheit 6.0
0 - 10 bar stufenlos regelbar
Gase bis Reinheitsklasse 6.0
Gase: Helium Argon inerte Gase
Material Messing vernickelt
einstufige Bauart
Druckminderer mit Membran
maximaler Eingangsdruck 300 bar
Eingang: Flaschenanschluß W30x2" IG (FM) - 300 bar - DIN 477 Teil 5 Nr.54
Arbeitsdruck / Hinterdruck: 0 - 10 bar stufenlos regelbar
Vordruckseite:
Manometer Ø 50 mm
Hinterdruckseite
Ausgang: Klemmringverschraubung 6 mm
Manometer 50mm (2") Diameter
Temperaturbereich -20° C to +60° C
Durchflusskoeffizient (Cv) 0.1
Helium-Leckrate 1 x 10-9 mbar l/s
Gewicht 1,2 kg
WERKSTOFFE
Grundkörper Messing vernickelt
Gehäusedeckel Messing vernickelt
Membran 316L Edelstahl
Dichtung Gehäusedeckel PTFE
Ventilsitz PCTFE
Filter 10 Micron 316L Edelstahl
Bezeichnungen im Shop
Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können
Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss
Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.
mögliche Optionen
Manometer
1. Ohne Manometer
2. Verschlussschraube montiert
Eingangs- Flaschenanschluss
1. Flaschenanschlüsse 200 /300 bar
2. Ohne Verschraubung (1/4"NPT IG)
3. 1/8 Klemmringverschraubung ES
4. 1/4 Klemmringverschraubung ES
5. 6mm Klemmringverschraubung ES
6. 1/4 NPT Male - AG
7. G3/8 BSP R/H Messing Male - AG
8. G3/8 BSP L/H Messing Male - AG
Ausgangsanschluss
1. Ohne Verschraubung (1/4"NPT IG)
2. 1/8 Klemmringverschraubung ES
3. 1/4 Klemmringverschraubung ES
4. 6mm Klemmringverschraubung ES
5. 1/4 NPT Male - AG
6. G3/8 BSP R/H Messing Male - AG
7. G3/8 BSP L/H Messing Male - AG
8. Absperrventil, 1/4 NPT F, EPDM-Dichtung oder FKM-Dichtung
9. Absperrventil, 1/8 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
10. Absperrventil, 1/4 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
11. Absperrventil, 6 mm Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
12. Absperrventil, 1/4 NPT Male, EPDM-Dichtung oder FKM-Dichtung
13. Absperrventil, G3/8 BSP R/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung
14. Absperrventil, G3/8 BSP L/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung
Weitere Optionen
1. Prozessgasspülung FKM
2. Prozessgasspülung EPDM
3. Federhauben-Entlüftungskit /Bonnet Vent-Capture-Kit
4. Heliumtest-Zertifikat
5. Konformitätsbescheinigung (CoC)
6. Panel-Mutter-Montage-Kit
7. Kalibrier-/Druckprüfungs- Zertifikat
weitere Optionen auf Anfrage
Die Spec Master HPS600 Druckminderer sind einstufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen leichte Arbeitsdruckschwankungen auf Grund variierender Eingangsdrücke (Versorgungsdruckeffekt) akzeptabel sind. Sie sind geeignet für nicht-korrosive, nichttoxische reine Gase bis zu einem Reinheitsgrad von 6.0 (99.9999 %).
GASARC HPS600 Serie hat ein FFKM-Abblaseventil.
