GCE DRUVA PUR LINE
Argon Flaschendruckminderer

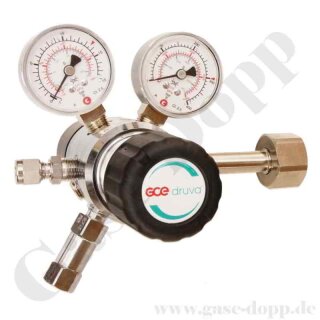

CPLH0DJ - DRUVA®PUR Flaschendruckregler
Low Flow Serie 20 m³ - Hochdruckversion
Membran Druckminderer
zweistufig
Messing verchromt
6-Port Version
Flaschenanschluss Rechts
max. 200 bar Flaschendruck
0,5 - 3,0 bar stufenlos regelbar
für Argon sowie inerte Edelgase
Gasereinheit bis 6.0
zweistufiger Flaschenruckminderer Messing verchromt mit Hastelloy Membran
Arbeitsdruck / Hinterdruck: 0,5 - 3,0 bar regelbar
Flaschenanschluss: W21,8 x 1/14" nach DIN 477-1 Nr. 6
Anschlussform - Sechskantanschluss
Ausgang: 6 mm KRV
Ansprechdruck Abblaseventil 4,6 bar
Material Messing vernickelt und verchromt
zweistufige Bauart
maximaler Flaschendruck 200 bar
Vordruckseite:
Manometer Ø 50 mm - Manometerdruckanzeige
Hinterdruckseite
Manometer Ø 50 mm - Manometerdruckanzeige
Durchflusskoeffizient (Cv) 0.1
Leckrate Sitz: <5x10-6 mbar l/s (Helium)
Leckrate nach außen: <1x10-9 mbar l/s (Helium)
Filter: 1 x pro Eingang + 1 x pro Ausgang
Nominaler Durchfluss: 20 m3/h (N2) gemäß ISO 7291 bei 20 bar Ausgangs- und 41 bar
Material gasberührte Teile:
Druckreglerkörper: Messing verchromt
Druckreglermembran: Hastelloy
Druckreglersitz: PCTFE (P in > 50 bar) PTFE (P in = 50 bar)
Druckreglerschieber: Messing
Betriebstemperatur: -20 °C bis +60 °C
Gewicht 1,4 kg
6-Port zweistufiger Flaschendruckregler zum Einsatz in Gasversorgungssystemen für reine, inerte, entzündbare, brandfördernde Gase und Gasgemische. Nicht verwendbar für ätzende und / oder giftige Gase und deren Mischungen. Die maximale Gasqualität beträgt 6.0.
WERKSTOFFE
Grundkörper Messing vernickelt und verchromt
Gehäusedeckel Messing vernickelt und verchromt
Membran Hastelloy
Dichtung Gehäusedeckel PTFE
Ventilsitz PCTFE
Filter 10 Micron 316L Edelstahl
EIGENSCHAFTEN
Sechs Ein- und Ausgangsanschlüsse
Wandaufbaumöglichkeit (rückseitige Montagebohrungen)
Einschraubsitz
Minimierte gasberührte Fläche
Komplettprogramm an Ein- und Ausgangsanschlüssen
Seitlicher Eingang oder von unten (6 Uhr)
Bezeichnungen im Shop
Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können
Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss
Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.
mögliche Optionen
Eingangsmanometertyp (P1) oder Ausgangsmanometertyp (P2)
1. Ohne Manometer - 1/4" NPT IG - Port offen
2. Ohne Manometer - 1/4" NPT IG - Port verschlossen
3. Rohrfedermanometer
4. Induktiv-Kontaktmanometer
5. Reed-Kontaktmanometer
Eingangsdruck (P1 / Hochdruck / Gasquelle)
12, 50, 60, 200, 300 bar
Ausgangsdruck (P2 / Prozess / Verbraucher)
1, 2, 3, 6, 10, 14, 28, 40, 50, 100, 200 bar
Druckstufen
1. einstufig
2. zweistufig
Eingangs- bzw. Flaschenanschluss (P1 / Hochdruck / Gasquelle)
1. Flaschenanschlüsse 200 /300 bar nach DIN 477 mit Handanschluss
2. Flaschenanschlüsse 200 /300 bar nach DIN 477 mit Sechskantanschluss
3. Flaschenanschlüsse nach CGA, BSI341, NEN, AFNOR
4. Ohne Verschraubung (1/4"NPT IG)
5. Klemmringverschraubungen für metrisches Rohr in Messing oder Edelstahl
6. Klemmringverschraubungen für zölliges Rohr in Messing oder Edelstahl
7. NPT Gewindeanschlüsse als Aussengewinde oder Innengewinde
8. BSPP Gewindeanschlüsse (G-Gewinde) als Aussengewinde oder Innengewinde
9. metrische Gewindeanschlüsse (M-Gewinde) als Aussengewinde oder Innengewinde
Ausgang / Ausgangsanschluss (P2 / Prozess / Verbraucher)
1. Ohne Verschraubung (1/4"NPT IG)
2. Klemmringverschraubungen für metrisches Rohr in Messing oder Edelstahl
3. Klemmringverschraubungen für zölliges Rohr in Messing oder Edelstahl
4. NPT Gewindeanschlüsse als Aussengewinde oder Innengewinde
5. BSPP Gewindeanschlüsse (G-Gewinde) als Aussengewinde oder Innengewinde
6. metrische Gewindeanschlüsse (M-Gewinde) als Aussengewinde oder Innengewinde
7. Schlauchtülle
Ventile im Ausgang / Ausgangsanschluss (P2 / Prozess / Verbraucher)
1. Ohne Hochdruck-Absperrventil , ohne Niederdruck-Absperrventil
2. Ohne Hochdruck-Absperrventil , MIT Niederdruck-Absperrventil
3. Ohne Hochdruck-Absperrventil , MIT Niederdruck-Regelventil
4. Hochdruck-Spülventil, ohne Niederdruck-Absperrventil
5. Hochdruck-Spülventil, MIT Niederdruck-Absperrventil
6. Hochdruck-Spülventil, MIT Niederdruck-Regelventil
7. HD-Dreifach-Spülblock, ohne Niederdruck-Absperrventil
8. HD-Dreifach-Spülblock, MIT Niederdruck-Absperrventil
9. HD-Dreifach-Spülblock, MIT Niederdruck-Regelventil
Sicherheitstechnische Einrichtung
1. mit Abblaseventil
2. ohne Abblaseventil
Produkttypen
1. Hochdruckminderer
2. Niederdruckminderer
3.Absolutdruckminderer
Produktvarianten
1. Druva Tec Reinheit 4.5 - Messing, nicht-korrosiv, nicht-toxisch, nicht für Acetylen
2. Druva Pur Reinheit 6.0 - Messing vernickelt-verchromt, nicht-korrosiv, nicht-toxisch, nicht für Acetylen
3. Druva Pur Reinheit 6.0 Edelstahl, nicht für Acetylen
Produktserien
1. Low Flow - 20 m3/h (geringe Durchflußmenge / "Low Flow")
2. Mid Flow - 100 m3/h (mittlere Durchflußmenge / "Mid Flow")
3. High Flow - 300 m3/h (hohe Durchflußmenge / "High Flow")
Weitere Optionen
4. Heliumtest-Zertifikat
5. Konformitätsbescheinigung (CoC)
7. Kalibrier-/Druckprüfungs- Zertifikat
weitere Optionen auf Anfrage
TECHNISCHE SPEZIFIKATIONEN:
Abdichtung der Druckregler nach außen durch Hastelloy Membranen
Kompaktes Design
Sehr gute Regelbarkeit
Entwickelt, hergestellt und geprüft gemäß ISO7291 (einschließlich Sauerstoffausbrennprüfung)
Abblaseventil auf der Hinterdruckseite
Prüfung zur Elektrostatischen Aufladung
Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1 und der deutschen TRGS 727
Einsetzbar in EX-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I, IIA, IIB, IIC
Produktionstests:
Drucktest mit Helium für jeden Druckregler
Helium- Lecktest zur Prüfung der Dichtheit über den Druckreglersitz
Helium- Lecktest für jeden Druckregler zur Prüfung der Dichtheit nach außen
Funktionstest für jeden Druckregler
Tests während der Entwicklung:
Typtest gemäß EN ISO 7291
Sauerstoff Ausbrennprüfung gemäß EN ISO 7291
Zusätzlicher Lebensdauertest
Prüfung zur Elektrostatischen Aufladung
Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1
und der deutschen TRGS 727
Einsetzbar in Ex-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I,
IIA, IIB, IIC
Cylinder Regulator
DruvaPUR Line (purity 6.0 | brass chrome plated / non corrosive / non
toxic / no Acetylene)
20 m³/h Series
Type H0 - High Pressure Regulator
Stages S - siehe oben
Porting JR - [6 Port] (1 In | 2 In | 4 Out | 5 Out | 6 Out | 8 In)
Options 00 - HP Without + LP Without - siehe oben
Inlet Pressure GX - 200/ 300 bar
Outlet Pressure BX - xx bar(g) siehe oben
Inlet Gauge Type BT - Bourdon Tube Gauge
Outlet Gauge Type BT - Bourdon Tube Gauge
Cylinder Connection - siehe oben
Process Outlet Connection - siehe oben
CYLREG PUR 20QM H0 DUA 6PORTJR 00 200/3,0 BT BT DI006W M06S
CPLH0DJR00FXBXBTBTDI006WM06S
