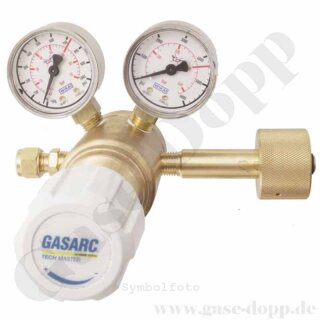

Flaschendruckminderer Helium 200 bar 2-stufig bis 20 bar regelbar - Anschluss W21,8x1/14" DIN 477-1 Nr.6 - Ausgang Regulierventil + 6 mm KRV - Messing 4.6 - GASARC TECH MASTER GPT421

Flaschendruckminderer Helium 200 bar 2-stufig bis 20 bar regelbar - Anschluss W21,8x1/14" DIN 477-1 Nr.6 - Ausgang Regulierventil + 6 mm KRV - Messing 4.6 - GASARC TECH MASTER GPT421

Herstellerinformationen:

GASARC

, ,

Artikelnummer: 28168
Hersteller: GASARC

1.039,99 €

inkl. 19% USt. , zzgl.

GASARC

Flaschendruckminderer

Tech Master GPT421

Zweistufiger Kolben Druckminderer

Messing

max. Eingangsdruck 200 bar

ca. 0,5 - 20 bar stufenlos regelbar

mit Regulierventil im Ausgang

für alle nicht toxischen, nicht korrosiven Gase

Gasereinheit bis 4.6

Die Tech Master GPT421 Flaschendruckminderer sind zweistufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen ein konstanter Arbeitsdruck benötigt wird. Sie sind geeignet für nicht-korrosive, nichttoxische reine Gase bis zu einem Reinheitsgrad von 4.6 (99.9996 %).

für Gase bis Reinheitsklasse 4.6

Gase: für alle nicht toxischen, nicht korrosiven Gase

Material Messing

einstufige Bauart

maximaler Eingangsdruck 200 bar

Arbeitsdruck / Hinterdruck: ca. 0,5 bis 20 bar regelbar

Vordruckseite:

Manometer Ø 50 mm

Eingang: W21,8x1/14“ IG ÜM – DIN 477-1 Nr.6

Hinterdruckseite

Manometer Ø 50 mm

Ausgang: Regulierventil + 6 mm KRV – Doppelklemmring Rohrverschraubung

Manometer 50mm (2") Diameter

Druckminderer mit Membran

Temperaturbereich -20° C to +60° C

Durchflusskoeffizient (Cv) 0.1

Helium-Leckrate 1 x 10-9 mbar l/s

Gewicht 1,2 kg

IG = Innengewinde

AG = Aussengewinde

LH = Linksgewinde (left hand)

RH = Rechtsgewinde (right hand)

ÜM = Überwurfmutter

knd = konisch dichtend

fld = flach dichtend

DN = Durchmesser

RST = Rohrstutzen

RVS = Rohrverschraubung

KRV = Doppelklemmring Rohrverschraubung

G = BSPP Gewinde

Hinweis: Standard Rechtsgewinde RH werden meistens nicht extra benannt

WERKSTOFFE

Grundkörper Messing

Gehäusedeckel Messing

Kolben Messing

Dichtung FKM

Ventilsitz Polyamid (Nylon)

Filter 10 Micron 316L Edelstahl

EIGENSCHAFTEN

Fünf Ein- und Ausgangsanschlüsse

Wandaufbaumöglichkeit (rückseitige Montagebohrungen)

Einschraubsitz

Minimierte gasberührte Fläche

Komplettprogramm an Ein- und Ausgangsanschlüssen

Seitlicher Eingang

Bezeichnungen im Shop

Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können

Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss

Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.

mögliche Optionen

Manometer

1. Ohne Manometer

2. Verschlussschraube montiert

Eingangs- Flaschenanschluss

1. Flaschenanschlüsse 200 /300 bar

2. Ohne Verschraubung (1/4"NPT IG)

3. 1/8 Klemmringverschraubung ES

4. 1/4 Klemmringverschraubung ES

5. 6mm Klemmringverschraubung ES

6. 1/4 NPT Male - AG

7. G3/8 BSP R/H Messing Male - AG

8. G3/8 BSP L/H Messing Male - AG

Ausgangsanschluss

1. Ohne Verschraubung (1/4"NPT IG)

2. 1/8 Klemmringverschraubung ES

3. 1/4 Klemmringverschraubung ES

4. 6mm Klemmringverschraubung ES

5. 1/4 NPT Male - AG

6. G3/8 BSP R/H Messing Male - AG

7. G3/8 BSP L/H Messing Male - AG

8. Absperrventil, 1/4 NPT F, EPDM-Dichtung oder FKM-Dichtung

9. Absperrventil, 1/8 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

10. Absperrventil, 1/4 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

11. Absperrventil, 6 mm Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

12. Absperrventil, 1/4 NPT Male, EPDM-Dichtung oder FKM-Dichtung

13. Absperrventil, G3/8 BSP R/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung

14. Absperrventil, G3/8 BSP L/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung

Weitere Optionen

1. Konformitätsbescheinigung (CoC)

2. Kalibrier-/Druckprüfungs- Zertifikat

weitere Optionen auf Anfrage
