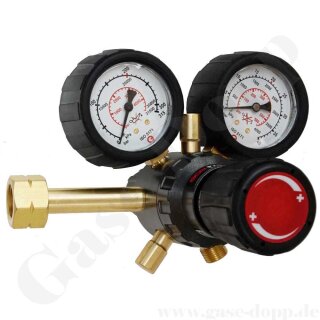

Flaschendruckminderer 200 bar - Wasserstoff Formiergas - 2-stufig - Eingang W21,8x1/14" LH DIN 477 Nr.1 - 0,5 bis 20 bar regelbar - Ausgang G 3/8" LH AG - max. 35 m³/h - Einsatz Laser Plasma Schneidanlagen - Messing - GCE ProStage PS0783131

Flaschendruckminderer 200 bar - Wasserstoff Formiergas - 2-stufig - Eingang W21,8x1/14" LH DIN 477 Nr.1 - 0,5 bis 20 bar regelbar - Ausgang G 3/8" LH AG - max. 35 m³/h - Einsatz Laser Plasma Schneidanlagen - Messing - GCE ProStage PS0783131

Herstellerinformationen:

HERCULES
Weyherser Weg 8
Fulda, , 36043

verantwortliche Person:

Frank Dopp
Lübbener Str. 10
Brandenburg
Unterspreewald, Deutschland, 15910
info@gase-dopp.de
https://shop.gase-dopp.de

Artikelnummer: 24901
Hersteller: HERCULES

249,99 €

inkl. 19% USt. , zzgl.

Lieferzeit: 1 - 5 Werktage (Ausland)

Beschreibung
Bewertungen

GCE RHÖNA DIN CONTROL

Wasserstoff Formiergas

Flaschendruckminderer 200 bar

2-stufig

1 - 20 bar stufenlos regelbar
Leistung max. 35 m³/h

HINWEIS

Dieser Druckminderer ist für Plasmaschneidanlagen geeignet.

Stationäre Plasmaschneidanlagen benötigen immer 2-stufige Druckregler, da bei abnehmenden Flaschendruck, der Arbeitsdruck bei 1-stufigen Reglern ansteigt. Plasmaanlagen stoppen dann den Schneidprozess.

2-stufiger 200 bar Flaschendruckminderer für Wasserstoff Formiergas

Leistung max. 35 m³/h
Betriebsdruck 200 bar maximal

Flaschenanschluss: W 21,8 x 1/14" LH nach DIN 477-1 Nr. 1

Abgang: G 3/8" LH mit Absperrventil

Arbeitsdruck stufenlos regelbar von 0,5 - 20 bar

Arbeitsdruck garantiert konstant regelbar ab ca. 0,5 bar

mit 2 großen Manometern Ø 63 mm

Sicherheits-Inhaltsmanometer für den Flaschendruck 0 - 315 bar - roter Strich bei 200 bar

Sicherheits-Arbeitsmanometer für den Arbeitsdruck 0 - 40 bar - roter Strich bei 20 bar

Tülle Ø 8 mm mit Überwurfmutter

Körper: Messing

Deckel: Druckguss aus Zn/Al-Legierung

Schrauben Muttern Fittings: Messing

Membran: EPDM

Sitzdichtung: Polyamid

Robuste Messingausführung

Körper komplett aus Messing!

Temperaturbereich: -20°C bis 60°C

Gewicht: ca. 2,4 kg

GCE Rhöna DIN CONTROL 0783131

Zweistufiger Flaschendruckminderer, entspricht der Europäischen Norm EN ISO 2503 - Bauart nach DIN 8546.

Man unterscheidet zwischen ein- und zweistufigen Druckminderern. Bei zweistufigen Modellen reduziert die erste Stufe, der erste Druckminderer, den Druck von 200 bar auf ca. 30 bar, in der zweiten Stufe reduziert der zweite Druckminderer dann auf den eingestellten Ausgangsdruck. Der 2-stufige Druckminderer ist größer und schwerer als der einstufige, dafür aber absolut konstant im Ausgabedruck bzw. in der Abgabemenge.

Erklärung: Physikalisch bedingt steigt bei Reduzierung des Eingangsdruckes ( z.B. Entleerung der Flasche) bei einstufigen Druckminderern der Ausgangsdruck an. Durch die zwei Druckreduzierungsstufen beim zweistufigen Druckminderer wird dieses Phänomen verhindert, weil die erste Druckstufe den Eingangsdruck der zweiten Stufe konstant hält.

Hinweis: Dieser Druckminderer regelt den Ausgangsdruck garantiert konstant ab ca. 0,5 bar. Es wird 0 bar angegeben, dies bezieht sich auf die Manometeranzeige.
