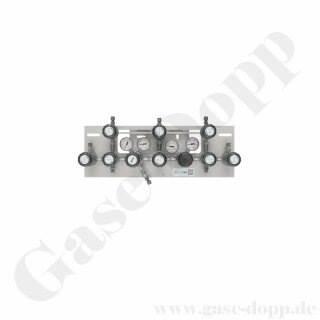

Batteriedruckminderer Entspannungsstation Druckregelstation - halbautomatische Umschaltung - 300 bar - bis 6 bar regelbar - 2-stufig - 2 Eingänge M14x1,5 AG - Ausgang 1/4" NPT IG - mit Fremdgasspülung - Edelstahl 6.0 - GCE Druva

Herstellerinformationen:

GCE DRUVA
Weyherser Weg 8
Hessen
Fulda, Deutschland, 36043
info@gase-dopp.de

verantwortliche Person:

Gase Dopp
Lübbener Str. 10
Brandenburg
Unterspreewald, Deutschland, 15910
info@gase-dopp.de
https://shop.gase-dopp.de

Artikelnummer: 28589
Hersteller: GCE DRUVA

4.700,50 €

inkl. 19% USt. , zzgl.

Lieferzeit: 22 - 26 Werktage (Ausland)

Beschreibung
Bewertungen

GCE DRUVA PUR LINE

Entspannungsstation Druckregelstation

2 – Flaschenanlage mit

halbautomatischer Umschaltung

2-stufig mit 2 Eingängen für 2 Flaschen / Bündel

Eingangsdruck max. 300 bar

Ausgangsdruck 0,5 bis 6 bar regelbar

Edelstahl

Gasreinheit bis 6.0

mit Fremdgasspülung

Einstufige Druckregelstation zum Einsatz in Gasversorgungssystemen für reine, inerte, entzündbare, brandfördernde, ätzende und / oder giftige Gase und deren Mischungen. Diese Entspannungsstation mit semi-automatischer Umschaltung ist immer dann einzusetzen, wenn eine unterbrechungsfreie Gasversorgung benötigt wird. Die maximale Gasqualität beträgt 6.0.

Zwei Flaschen bzw. zwei Bündel Entspannungsstation

Unterbrechungsfreie Gasversorgung mit halbautomatischer Umschaltung

Bei einem Druckabfall in der aktiven Flasche oder Bündel unter den voreingestellten Wert schaltet die semiautomatische Umschaltung auf die volle Flasche um. Die aktive Flasche, die zuerst entleert wird angezeigt. Dies wird durch 2 integrierte Druckminderer erreicht. Das Umlegen des Umschalthebels in Richtung des vollen Gasvorrates, erlaubt den Austausch der leeren Flasche ohne die Gasversorgung zu unterbrechen.

Der Entspannungsstation verfügt über zusätzliche Ventile zur Eigengasspülung.

Einstufige Entspannungsstation mit 2 Eingängen und halbautomatischer Umschaltung

mit Prozessgasspülung = Absperrventil + Spülventil im Eingang

Eingangsdruck max: 300 bar

Hinterdruck ca. 0,5 bis 6 bar regelbar

Hinweis: bei 2-stufigen Stationen lässt der Arbeitsdruck sich stufenlos regeln - bei 1-stufigen Stationen ist der Arbeitsdruck immer fest eingestellt

Eingang Anschluss M14x1,5 AG

Ausgang Prozess Anschluss 1/4" NPT IG

Ausgang Spülen Anschluss 1/4" NPT IG

Vordruckseite: Manometer Ø 50 mm - Manometerdruckanzeige

Hinterdruckseite Manometer Ø 50 mm - Manometerdruckanzeige

Nominaler Durchfluss: 20 m3/h (N2) gemäß ISO 7291 bei 20 bar Ausgangs- und 41 bar

Material gasberührte Teile:

Druckregler Gehäuse: Edelstahl montiert auf Edelstahlkonsole

Druckreglerkörper: Edelstahl

Druckreglermembran: Hastelloy

Druckreglersitz: PCTFE

Druckreglerschieber: Edelstahl

Abblaseventil Sitzdichtung FKM

Durchflusskoeffizient (Cv) 0.1

Leckrate Sitz: <5x10-6 mbar l/s (Helium)

Leckrate nach außen: <1x10-9 mbar l/s (Helium)

Filter: 1 x pro Eingang + 1 x pro Ausgang

Betriebstemperatur -25 bis +70°C

Abmessungen B x H x T (mm): ca. 250 x 155 x 185

Gewicht: ca. 8 kg

Optionen auf Anfrage

TECHNISCHE SPEZIFIKATIONEN:

Abdichtung der Druckregler nach Außen durch Hastelloy Membranen

Kompaktes Design

Sehr gute Regelbarkeit

Entwickelt, hergestellt und geprüft gemäß ISO7291 (einschließlich Sauerstoffausbrennprüfung)

Abblaseventil auf der Hinterdruckseite

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1 und der deutschen TRGS 727

Einsetzbar in EX-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I, IIA, IIB, IIC

Produktionstests:

Drucktest mit Helium für jeden Druckregler

Helium- Lecktest zur Prüfung der Dichtheit über den Druckreglersitz

Helium- Lecktest für jeden Druckregler zur Prüfung der Dichtheit nach außen

Funktionstest für jeden Druckregler

Tests während der Entwicklung:

Typtest gemäß EN ISO 7291

Sauerstoff Ausbrennprüfung gemäß EN ISO 7291

Zusätzlicher Lebensdauertest

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1

und der deutschen TRGS 727

Einsetzbar in Ex-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I,

IIA, IIB, IIC
