GCE DRUVA PUR LINE
Schwefeldioxid Flaschendruckminderer

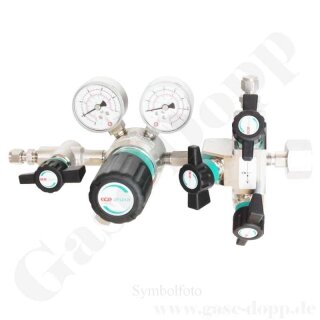

CSLHESJ - DRUVA®PUR Flaschendruckregler
Low Flow Serie 20m³ - Hochdruckversion
Membran Druckminderer
einstufig
Edelstahl
6-Port Version
Flaschenanschluss Rechts
für max. 50 bar Flaschendruck
0,5 - 14 bar stufenlos regelbar
EPDM / PCTFE
für Schwefeldioxid / toxisch
sowie
für reine, inerte, entzündbare, brandfördernde, ätzende und / oder giftige Gase und deren Mischungen bis Gasereinheit 6.0
Gasdruck Flaschendruck Schwefeldioxid 3,3 bar!
HINWEIS WICHTIG!
Bei der Verwendung von Chlorwasserstoff, Stickstoffmonoxid bzw. für toxische Gase ist eine Absperr- und Spüleinrichtung unabdingbar für die Sicherheit der Nutzer und für die verlängerte Lebensdauer der gasführenden Armatur. Wir empfehlen dringend die Verwendung eines Dreifachspülblocks zur Fremdgasspülung. Bei jedem Flaschenwechsel sollte der kontaminierte Bereich zwischen Flaschenventil und Absperrventil mit einem trockenen und inerten Spülgas (N2, Ar) gespült und gereinigt werden, bevor das Prozessgases (HCL) verwendet wird.
Die Verwendung eines Druckminderers, ohne eine solche Spüleinrichtung, für toxische Gase ist nicht empfehlenswert und erfolgt auf eigene Gefahr des Nutzers.
einstufiger Flaschenruckminderer in Edelstahl mit Hastelloy Membran
Arbeitsdruck / Hinterdruck: ca. 0,2 - 3 bar regelbar
Flaschenanschluss: Schwefeldioxid G 5/8" nach DIN 477-1 Nr. 7
maximaler Flaschendruck 50 bar
Anschlussform - Sechskantanschluss Rechts
Ausgang: 6 mm Doppelklemmring Rohrverschraubung
Ansprechdruck Abblaseventil 4,5 bar
Abblaseventil Dichtung EPDM
Ausgang Abblaseventil 1/4" NPT IG
Material Edelstahl
einstufige Bauart
Vordruckseite:
Manometer Ø 50 mm - Manometerdruckanzeige
Hinterdruckseite
Durchflusskoeffizient (Cv) 0.1
Leckrate Sitz: <5x10-6 mbar l/s (Helium)
Leckrate nach außen: <1x10-9 mbar l/s (Helium)
Filter: 1 x pro Eingang + 1 x pro Ausgang
Nominaler Durchfluss: 5 m3/h (N2) gemäß ISO 7291 bei 20 bar Ausgangs- und 41 bar
Material gasberührte Teile:
Druckreglerkörper: Edelstahl
Druckreglermembran: Hastelloy
Druckreglersitz: PCTFE
Druckreglerschieber: Edelstahl
Betriebstemperatur: -20 °C bis +60 °C
Gewicht 1,2 kg
WERKSTOFFE
Grundkörper Edelstahl
Gehäusedeckel Edelstahl
Membran Hastelloy
Dichtung Gehäusedeckel PTFE
Ventilsitz PCTFE
Filter 10 Micron 316L Edelstahl
EIGENSCHAFTEN
Sechs Ein- und Ausgangsanschlüsse
Wandaufbaumöglichkeit (rückseitige Montagebohrungen)
Einschraubsitz
Minimierte gasberührte Fläche
Komplettprogramm an Ein- und Ausgangsanschlüssen
Seitlicher Eingang Rechts
Bezeichnungen im Shop
Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können
Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss
Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.
mögliche Optionen
Eingangsmanometertyp (P1) oder Ausgangsmanometertyp (P2)
1. Ohne Manometer - 1/4" NPT IG - Port offen
2. Ohne Manometer - 1/4" NPT IG - Port verschlossen
3. Rohrfedermanometer
4. Induktiv-Kontaktmanometer
5. Reed-Kontaktmanometer
Eingangsdruck (P1 / Hochdruck / Gasquelle)
12, 50, 60, 200, 300 bar
Ausgangsdruck (P2 / Prozess / Verbraucher)
1, 2, 3, 6, 10, 14, 28, 40, 50, 100, 200 bar
Druckstufen
1. einstufig
2. zweistufig
Eingangs- bzw. Flaschenanschluss (P1 / Hochdruck / Gasquelle)
1. Flaschenanschlüsse 200 /300 bar nach DIN 477 mit Handanschluss
2. Flaschenanschlüsse 200 /300 bar nach DIN 477 mit Sechskantanschluss
3. Flaschenanschlüsse nach CGA, BSI341, NEN, AFNOR
4. Ohne Verschraubung (1/4"NPT IG)
5. Klemmringverschraubungen für metrisches Rohr in Messing oder Edelstahl
6. Klemmringverschraubungen für zölliges Rohr in Messing oder Edelstahl
7. NPT Gewindeanschlüsse als Aussengewinde oder Innengewinde
8. BSPP Gewindeanschlüsse (G-Gewinde) als Aussengewinde oder Innengewinde
9. metrische Gewindeanschlüsse (M-Gewinde) als Aussengewinde oder Innengewinde
Ausgang / Ausgangsanschluss (P2 / Prozess / Verbraucher)
1. Ohne Verschraubung (1/4"NPT IG)
2. Klemmringverschraubungen für metrisches Rohr in Messing oder Edelstahl
3. Klemmringverschraubungen für zölliges Rohr in Messing oder Edelstahl
4. NPT Gewindeanschlüsse als Aussengewinde oder Innengewinde
5. BSPP Gewindeanschlüsse (G-Gewinde) als Aussengewinde oder Innengewinde
6. metrische Gewindeanschlüsse (M-Gewinde) als Aussengewinde oder Innengewinde
7. Schlauchtülle
Ventile im Ausgang / Ausgangsanschluss (P2 / Prozess / Verbraucher)
1. Ohne Hochdruck-Absperrventil , ohne Niederdruck-Absperrventil
2. Ohne Hochdruck-Absperrventil , MIT Niederdruck-Absperrventil
3. Ohne Hochdruck-Absperrventil , MIT Niederdruck-Regelventil
4. Hochdruck-Spülventil, ohne Niederdruck-Absperrventil
5. Hochdruck-Spülventil, MIT Niederdruck-Absperrventil
6. Hochdruck-Spülventil, MIT Niederdruck-Regelventil
7. HD-Dreifach-Spülblock, ohne Niederdruck-Absperrventil
8. HD-Dreifach-Spülblock, MIT Niederdruck-Absperrventil
9. HD-Dreifach-Spülblock, MIT Niederdruck-Regelventil
Sicherheitstechnische Einrichtung
1. mit Abblaseventil
2. ohne Abblaseventil
Produkttypen
1. Hochdruckminderer
2. Niederdruckminderer
3.Absolutdruckminderer
Produktvarianten
1. Druva Tec Reinheit 4.5 - Messing, nicht-korrosiv, nicht-toxisch, nicht für Acetylen
2. Druva Pur Reinheit 6.0 - Messing vernickelt-verchromt, nicht-korrosiv, nicht-toxisch, nicht für Acetylen
3. Druva Pur Reinheit 6.0 Edelstahl, nicht für Acetylen
Produktserien
1. Low Flow - 20 m3/h (geringe Durchflußmenge / "Low Flow")
2. Mid Flow - 100 m3/h (mittlere Durchflußmenge / "Mid Flow")
3. High Flow - 300 m3/h (hohe Durchflußmenge / "High Flow")
Weitere Optionen
4. Heliumtest-Zertifikat
5. Konformitätsbescheinigung (CoC)
7. Kalibrier-/Druckprüfungs- Zertifikat
weitere Optionen auf Anfrage
Die Druckminderer sind einstufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen leichte Arbeitsdruckschwankungen auf Grund variierender Eingangsdrücke (Versorgungsdruckeffekt) akzeptabel sind. Sie sind für reine, inerte, entzündbare, brandfördernde, ätzende und oder giftige Gase und deren Mischungen bis Gasereinheit 6.0 (99.9999 %).
geeignet
TECHNISCHE SPEZIFIKATIONEN:
Abdichtung der Druckregler nach außen durch Hastelloy Membranen
Kompaktes Design
Sehr gute Regelbarkeit
Entwickelt, hergestellt und geprüft gemäß ISO7291 (einschließlich Sauerstoffausbrennprüfung)
Abblaseventil auf der Hinterdruckseite
Prüfung zur Elektrostatischen Aufladung
Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1 und der deutschen TRGS 727
Einsetzbar in EX-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I, IIA, IIB, IIC
Produktionstests:
Drucktest mit Helium für jeden Druckregler
Helium- Lecktest zur Prüfung der Dichtheit über den Druckreglersitz
Helium- Lecktest für jeden Druckregler zur Prüfung der Dichtheit nach außen
Funktionstest für jeden Druckregler
Tests während der Entwicklung:
Typtest gemäß EN ISO 7291
Sauerstoff Ausbrennprüfung gemäß EN ISO 7291
Zusätzlicher Lebensdauertest
Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1
und der deutschen TRGS 727
Einsetzbar in Ex-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I,
IIA, IIB, IIC
CSLH0SJR0SEXDXBTBTDI007WM06S CYLREG SST 020Q H0 SGL 6PORTJR 0S 050/014 BT BT DI007W M06S
