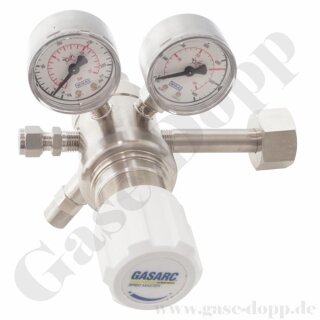

Flaschendruckminderer Prüfgas 5.0 200 bar - bis 10 bar regelbar - 2-stufig - Messing vernickelt - Ausgang ohne Ventil KRV 6mm - GASARC LAP MASTER LGT501

Artikelnummer: 17726

Kategorie: LGT501 Flaschendruckminderer


389,99 €

inkl. 19% USt. , zzgl. Versand

Lieferzeit: 8 - 12 Werktage





GASARC

Lap Master LGT501

Zweistufiger Flaschendruckminderer

Prüfgas

Messing vernickelt

für Gasereinheit 5.0

200 bar

0 - 10 bar stufenlos regelbar





für Prüfgas Gase bis Reinheitsklasse 5.0

Gase: Prüfgas Kalibriergas

Material Messing vernickelt

zweistufige Bauart

maximaler Eingangsdruck 300 bar

Flaschenanschluss 200 bar - M19x1,5 LH nach DIN 477-1 Nr.14

Arbeitsdruck / Hinterdruck: 0 - 10 bar regelbar

Vordruckseite:

Manometer Ø 50 mm

Eingang: M19x1,5 LH Überwurfmutter nach DIN 477-1 Nr.14

Hinterdruckseite

Manometer Ø 50 mm

Ausgang: Klemmringverschraubung 6mm - ohne Absperrventil

Manometer 50mm (2") Diameter

Druckminderer mit Membran

Temperaturbereich -20° C to +60° C

Durchflusskoeffizient (Cv) 0.1

Helium-Leckrate 1 x 10-9 mbar l/s

Gewicht 1,2 kg





WERKSTOFFE



Grundkörper Messing vernickelt

Gehäusedeckel hochfeste Zn/Al Legierung
Membran 316L Edelstahl

Dichtung Gehäusedeckel PTFE

Dichtung FKM

Ventilsitz Polyamide (Nylon)

Filter 10 Micron 316L Edelstahl











Bezeichnungen im Shop



Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können



Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss



Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.





mögliche Optionen





Manometer



1. Ohne Manometer

2. Verschlussschraube montiert





Eingangs- Flaschenanschluss



1. Flaschenanschlüsse 200 /300 bar

2. Ohne Verschraubung (1/4"NPT IG)

3. 1/8 Klemmringverschraubung ES

4. 1/4 Klemmringverschraubung ES

5. 6mm Klemmringverschraubung ES

6. 1/4 NPT Male - AG

7. G3/8 BSP R/H Messing Male - AG

8. G3/8 BSP L/H Messing Male - AG





Ausgangsanschluss



1. Ohne Verschraubung (1/4"NPT IG)

2. 1/8 Klemmringverschraubung ES

3. 1/4 Klemmringverschraubung ES

4. 6mm Klemmringverschraubung ES

5. 1/4 NPT Male - AG

6. G3/8 BSP R/H Messing Male - AG

7. G3/8 BSP L/H Messing Male - AG

8. Absperrventil, 1/4 NPT F,  EPDM-Dichtung oder FKM-Dichtung

9. Absperrventil, 1/8 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

10. Absperrventil, 1/4 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

11. Absperrventil, 6 mm Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

12. Absperrventil, 1/4 NPT Male,  EPDM-Dichtung oder FKM-Dichtung

13. Absperrventil, G3/8 BSP R/H, Messing, Male,  EPDM-Dichtung oder FKM-Dichtung

14. Absperrventil, G3/8 BSP L/H, Messing, Male,  EPDM-Dichtung oder FKM-Dichtung





Weitere Optionen

1. Prozessgasspülung FKM

2. Prozessgasspülung EPDM

3. Konformitätsbescheinigung (CoC)

4. Kalibrier-/Druckprüfungs- Zertifikat


weitere Optionen auf Anfrage

Die Lap Master LGT501 Druckminderer sind zweistufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen ein konstanter Arbeitsdruck erforderlich ist. Sie sind geeignet für nicht-korrosive, nichttoxische reine Gase bis zu einem Reinheitsgrad von 5.0 (99.999 %).



GASARC LGT501 Serie hat ein FKM-Abblaseventil.
