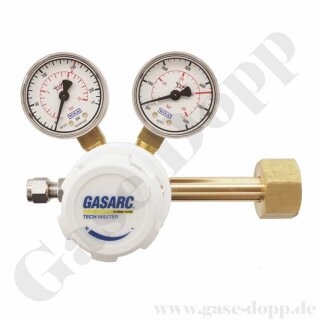

Wasserstoff Methan
Flaschendruckminderer
GASARC
Tech Master GPS400
Einstufiger Membran Druckminderer
Messing
für Gasereinheit bis 4.5
200 bar
0,5 - 10 bar stufenlos regelbar
bis Reinheitsklasse 4.5
Gase: Wasserstoff, Methan
Material Messing
einstufige Bauart
maximaler Eingangsdruck 200 bar
Flaschenanschluss 200 bar - W21,8 x 1/14" LH IG (FM) - DIN 477 Teil 1 Nr.1
Arbeitsdruck / Hinterdruck: 0,5 - 10 bar regelbar
Vordruckseite:
Manometer Ø 50 mm
Hinterdruckseite
Ausgang: Klemmringverschraubung 6 mm KRV
Druckminderer mit Membran
Temperaturbereich -20° C to +60° C
Durchflusskoeffizient (Cv) 0.1
Helium-Leckrate 1 x 10-9 mbar l/s
Gewicht 1,2 kg
WERKSTOFFE
Grundkörper Messing
Gehäusedeckel hochfeste Zn / Al -Legierung
Membran Polychlororene (Neoprene) (CR)
Ventilsitz Polyamide ( Nylon) Dichtung Gehäusedeckel PTFE
Filter 10 Micron 316L Edelstahl
EIGENSCHAFTEN
Fünf Ein- und Ausgangsanschlüsse
Wandaufbaumöglichkeit (rückseitige Montagebohrungen)
Einschraubsitz
Minimierte gasberührte Fläche
Komplettprogramm an Ein- und Ausgangsanschlüssen
Seitlicher Eingang oder von unten (6 Uhr)
Bezeichnungen im Shop
Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können
Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss
Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.
mögliche Optionen
Manometer
1. Ohne Manometer
2. Verschlussschraube montiert
Eingangs- Flaschenanschluss
1. Flaschenanschlüsse 200 /300 bar
2. Ohne Verschraubung (1/4"NPT IG)
3. 1/8 Klemmringverschraubung ES
4. 1/4 Klemmringverschraubung ES
5. 6mm Klemmringverschraubung ES
6. 1/4 NPT Male - AG
7. G3/8 BSP R/H Messing Male - AG
8. G3/8 BSP L/H Messing Male - AG
Ausgangsanschluss
1. Ohne Verschraubung (1/4"NPT IG)
2. 1/8 Klemmringverschraubung ES
3. 1/4 Klemmringverschraubung ES
4. 6mm Klemmringverschraubung ES
5. 1/4 NPT Male - AG
6. G3/8 BSP R/H Messing Male - AG
7. G3/8 BSP L/H Messing Male - AG
8. Absperrventil, 1/4 NPT F, EPDM-Dichtung oder FKM-Dichtung
9. Absperrventil, 1/8 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
10. Absperrventil, 1/4 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
11. Absperrventil, 6 mm Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
12. Absperrventil, 1/4 NPT Male, EPDM-Dichtung oder FKM-Dichtung
13. Absperrventil, G3/8 BSP R/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung
14. Absperrventil, G3/8 BSP L/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung
Weitere Optionen
1. Konformitätsbescheinigung (CoC)
2. Kalibrier-/Druckprüfungs- Zertifikat
weitere Optionen auf Anfrage
Die Tech Master GPS400 Druckminderer sind einstufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen leichte Arbeitsdruckschwankungen auf Grund variierender Eingangsdrücke (Versorgungsdruckeffekt) akzeptabel sind. Sie sind geeignet für nicht-korrosive, nichttoxische reine Gase bis zu einem Reinheitsgrad von 4.5 (99.995 %).
