GASARC

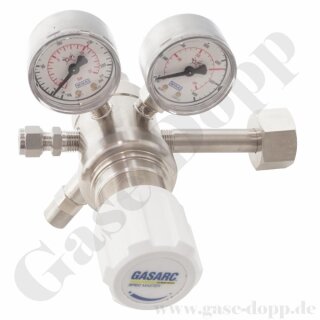

CHEM Master SGT601
Zweistufiger Flaschen-Druckminderer
Helium
Edelstahlfür Gasereinheit 6.0
200 bar
0 - 6 bar stufenlos regelbar
für Helium, Argon, Edelgas
für Gase bis Reinheitsklasse 6.0
Gase: für alle Edelgase, Helium, Argon
Material Edelstahlzweistufige Bauart
Druckminderer mit Membran
maximaler Eingangsdruck 200 bar
Eingang: Flaschenanschluß W21,8 x 1/14" - 200 bar - DIN 477 - 1 Nr.6
Arbeitsdruck / Hinterdruck: 0 - 6 bar regelbar
Vordruckseite:
Manometer Ø 50 mm
Hinterdruckseite
Ausgang: Klemmringverschraubung 6 mm
Manometer 50mm (2") Diameter
Temperaturbereich -20° C to +60° C
Durchflusskoeffizient (Cv) 0.1
Helium-Leckrate 1 x 10-9 mbar l/s
Gewicht 1,4 kg
WERKSTOFFE
Grundkörper Edelstahl 316LGehäusedeckel Messing vernickelt
Membran Edelstahl 316L
Dichtung FKM
Ventilsitz PCTFE
Filter 10 Micron 316L Edelstahl
Bezeichnungen im Shop
Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können
Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss
Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.
mögliche Optionen
Manometer
1. Ohne Manometer
2. Verschlussschraube montiert
Eingangs- Flaschenanschluss
1. Flaschenanschlüsse 200 /300 bar
2. Ohne Verschraubung (1/4"NPT IG)
3. 1/8 Klemmringverschraubung ES
4. 1/4 Klemmringverschraubung ES
5. 6mm Klemmringverschraubung ES
6. 1/4 NPT Male - AG
7. G3/8 BSP R/H Messing Male - AG
8. G3/8 BSP L/H Messing Male - AG
Ausgangsanschluss
1. Ohne Verschraubung (1/4"NPT IG)
2. 1/8 Klemmringverschraubung ES
3. 1/4 Klemmringverschraubung ES
4. 6mm Klemmringverschraubung ES
5. 1/4 NPT Male - AG
6. G3/8 BSP R/H Messing Male - AG
7. G3/8 BSP L/H Messing Male - AG
8. Absperrventil, 1/4 NPT F, EPDM-Dichtung oder FKM-Dichtung
9. Absperrventil, 1/8 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
10. Absperrventil, 1/4 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
11. Absperrventil, 6 mm Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
12. Absperrventil, 1/4 NPT Male, EPDM-Dichtung oder FKM-Dichtung
13. Absperrventil, G3/8 BSP R/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung
14. Absperrventil, G3/8 BSP L/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung
Weitere Optionen
1. Prozessgasspülung FKM
2. Prozessgasspülung EPDM
3. Federhauben-Entlüftungskit /Bonnet Vent-Capture-Kit
4. Heliumtest-Zertifikat
5. Konformitätsbescheinigung (CoC)
6. Panel-Mutter-Montage-Kit
7. Kalibrier-/Druckprüfungs- Zertifikat
weitere Optionen auf Anfrage
Die Spec Master SGT602 Druckminderer sind 2-stufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen ein konstanter Arbeitsdruck benötigt wird. Sie sind auch geeignet für korrosiven, toxischen und brennbaren reinen Gase bis zu einem Reinheitsgrad von 6.0 (99.9999 %).
