Helium
Flaschendruckminderer
GASARC

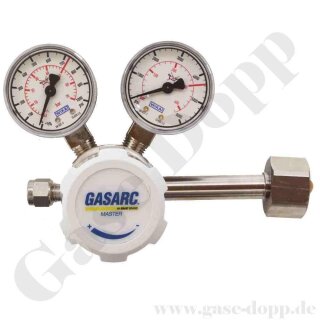

Lap Master LGT501
Zweistufiger Membran Druckminderer
Messing vernickelt
für Gasereinheit bis 5.0
200 bar
0 - 6 bar stufenlos regelbar
Gase bis Reinheitsklasse 5.0
Gase: Helium, Argon, Edelgase
Material Messing vernickelt
zweistufige Bauart
maximaler Eingangsdruck 300 bar
Flaschenanschluss 200 bar - W 21,8 x 1/14" IG Überwurfmutter - nach DIN 477-1 Nr.6
Arbeitsdruck / Hinterdruck: 0 - 6 bar regelbar
Vordruckseite:
Manometer Ø 50 mm
Hinterdruckseite
Ausgang: Klemmringverschraubung 6mm - ohne Absperrventil
Manometer 50mm (2") Diameter
Druckminderer mit Membran
Temperaturbereich -20° C to +60° C
Durchflusskoeffizient (Cv) 0.1
Helium-Leckrate 1 x 10-9 mbar l/s
Gewicht 1,2 kg
WERKSTOFFE
Grundkörper Messing vernickelt
Gehäusedeckel hochfeste Zn/Al LegierungMembran 316L Edelstahl
Dichtung Gehäusedeckel PTFE
Dichtung FKM
Ventilsitz Polyamide (Nylon)
Filter 10 Micron 316L Edelstahl
Bezeichnungen im Shop
Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können
Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss
Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.
mögliche Optionen
Manometer
1. Ohne Manometer
2. Verschlussschraube montiert
Eingangs- Flaschenanschluss
1. Flaschenanschlüsse 200 /300 bar
2. Ohne Verschraubung (1/4"NPT IG)
3. 1/8 Klemmringverschraubung ES
4. 1/4 Klemmringverschraubung ES
5. 6mm Klemmringverschraubung ES
6. 1/4 NPT Male - AG
7. G3/8 BSP R/H Messing Male - AG
8. G3/8 BSP L/H Messing Male - AG
Ausgangsanschluss
1. Ohne Verschraubung (1/4"NPT IG)
2. 1/8 Klemmringverschraubung ES
3. 1/4 Klemmringverschraubung ES
4. 6mm Klemmringverschraubung ES
5. 1/4 NPT Male - AG
6. G3/8 BSP R/H Messing Male - AG
7. G3/8 BSP L/H Messing Male - AG
8. Absperrventil, 1/4 NPT F, EPDM-Dichtung oder FKM-Dichtung
9. Absperrventil, 1/8 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
10. Absperrventil, 1/4 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
11. Absperrventil, 6 mm Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
12. Absperrventil, 1/4 NPT Male, EPDM-Dichtung oder FKM-Dichtung
13. Absperrventil, G3/8 BSP R/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung
14. Absperrventil, G3/8 BSP L/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung
Weitere Optionen
1. Prozessgasspülung FKM
2. Prozessgasspülung EPDM
3. Konformitätsbescheinigung (CoC)
4. Kalibrier-/Druckprüfungs- Zertifikat
weitere Optionen auf Anfrage
Die Lap Master LGT501 Druckminderer sind zweistufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen ein konstanter Arbeitsdruck erforderlich ist. Sie sind geeignet für nicht-korrosive, nichttoxische reine Gase bis zu einem Reinheitsgrad von 5.0 (99.999 %).
GASARC LGT501 Serie hat ein FKM-Abblaseventil.
