GASARC
Flaschendruckminderer

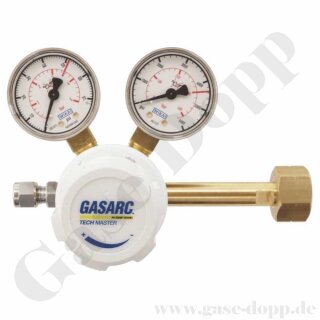

Tech Master GPT401
Membran Druckminderer
Messingfür Gasereinheit bis 4.5
200 bar
0 - 3,5 bar stufenlos regelbar
Helium
Gase: Helium bis Reinheitsklasse 4.5
Material Messing
zweistufige Bauart
200 bar Druckminderer
Arbeitsdruck / Hinterdruck: 0 - 3,5 bar regelbar
Vordruckseite:
Flaschenanschluss W21,8 x 1/14" - DIN 477-1 Nr.6 - 200 Bar Flaschenanschluss
Manometer Ø 50 mm
Hinterdruckseite
Ausgang: Klemmringverschraubung 6mm
Druckminderer mit Membran
Temperaturbereich -20° C to +60° C
Durchflusskoeffizient (Cv) 0.1
Helium-Leckrate 1 x 10-9 mbar l/s
Gewicht 1,2 kg
WERKSTOFFE
Grundkörper Messing
Gehäusedeckel hochfeste Zn/Al Legierung
Membran Polychloropren (Neoprene) (CR)
Ventilsitz Polyamid (Nylon)Dichtung FKM
Filter 10 Micron 316L Edelstahl
EIGENSCHAFTEN
Fünf Ein- und Ausgangsanschlüsse
Wandaufbaumöglichkeit (rückseitige Montagebohrungen)
Einschraubsitz
Minimierte gasberührte Fläche
Komplettprogramm an Ein- und Ausgangsanschlüssen
Bezeichnungen im Shop
Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können
Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss
Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.
mögliche Optionen
Seitlicher Eingang oder von unten (6 Uhr)
Manometer
1. Ohne Manometer
2. Verschlussschraube montiert
Eingangs- Flaschenanschluss
1. Flaschenanschlüsse 200 /300 bar
2. Ohne Verschraubung (1/4"NPT IG)
3. 1/8 Klemmringverschraubung ES
4. 1/4 Klemmringverschraubung ES
5. 6mm Klemmringverschraubung ES
6. 1/4 NPT Male - AG
7. G3/8 BSP R/H Messing Male - AG
8. G3/8 BSP L/H Messing Male - AG
Ausgangsanschluss
1. Ohne Verschraubung (1/4"NPT IG)
2. 1/8 Klemmringverschraubung ES
3. 1/4 Klemmringverschraubung ES
4. 6mm Klemmringverschraubung ES
5. 1/4 NPT Male - AG
6. G3/8 BSP R/H Messing Male - AG
7. G3/8 BSP L/H Messing Male - AG
8. Absperrventil, 1/4 NPT F, EPDM-Dichtung oder FKM-Dichtung
9. Absperrventil, 1/8 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
10. Absperrventil, 1/4 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
11. Absperrventil, 6 mm Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung
12. Absperrventil, 1/4 NPT Male, EPDM-Dichtung oder FKM-Dichtung
13. Absperrventil, G3/8 BSP R/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung
14. Absperrventil, G3/8 BSP L/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung
Weitere Optionen
1. Konformitätsbescheinigung (CoC)
2. Kalibrier-/Druckprüfungs- Zertifikat
weitere Optionen auf Anfrage
Die Tech Master GPT401 Druckminderer sind zweistufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen konstante Eingangsdrücke erforderlich sind. Sie sind geeignet für nicht-korrosive, nichttoxische reine Gase bis zu einem Reinheitsgrad von 4.5 (99.995 %).
