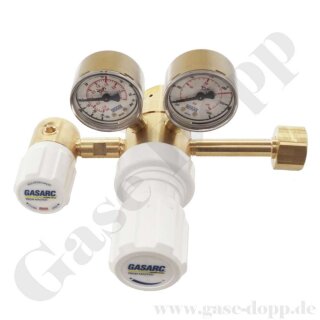

Flaschendruckminderer 4.5 - 200 bar - DIN 477 Nr.14 / M19x1,5 LH - Prüfgas - 2-stufig - bis 1500 mbar regelbar - Ausgang On/Off Ventil 1/4"NPT IG - Messing - GASARC TECH MASTER GPT401

Flaschendruckminderer 4.5 - 200 bar - DIN 477 Nr.14 / M19x1,5 LH - Prüfgas - 2-stufig - bis 1500 mbar regelbar - Ausgang On/Off Ventil 1/4"NPT IG - Messing - GASARC TECH MASTER GPT401

Artikelnummer: 17699
Hersteller: GASARC

512,92 €

inkl. 19% USt. , zzgl.

Lieferzeit: 1 - 5 Werktage (Ausland)

Beschreibung
Bewertungen

GASARC
2-stufiger
Prüfgas Kalibriergas

200 bar Flaschendruckminderer

Tech Master GPT401

Membran Druckminderer

Messing
für Gasereinheit bis 4.5

0,5 - 1,5 bar stufenlos regelbar

mit Absperrventil

Gase: Prüfgase
bis min. Reinheitsklasse 4.5

Material Messing

zweistufige Bauart

200 bar Druckminderer

Arbeitsdruck / Hinterdruck: 0,5 - 1,5 bar regelbar

Vordruckseite:

Flaschenanschluss M19 x 1,5 LH - DIN 477-1 Nr. 14 - 200 Bar Flaschenanschluss

Manometer Ø 50 mm

Hinterdruckseite

Manometer Ø 50 mm

Ausgang: Klemmringverschraubung 6mm
Absperrventil mit On Off Stellung

Druckminderer mit Membran

Temperaturbereich -20° C to +60° C

Durchflusskoeffizient (Cv) 0.1

Helium-Leckrate 1 x 10-9 mbar l/s

Gewicht 1,2 kg

WERKSTOFFE

Grundkörper Messing

Gehäusedeckel hochfeste Zn/Al Legierung

Membran Polychloropren (Neoprene) (CR)

Ventilsitz Polyamid (Nylon)
Dichtung FKM

Filter 10 Micron 316L Edelstahl

EIGENSCHAFTEN

Fünf Ein- und Ausgangsanschlüsse

Wandaufbaumöglichkeit (rückseitige Montagebohrungen)

Einschraubsitz

Minimierte gasberührte Fläche

Komplettprogramm an Ein- und Ausgangsanschlüssen

Bezeichnungen im Shop

Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können

Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss

Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.

mögliche Optionen

Seitlicher Eingang oder von unten (6 Uhr)

Manometer

1. Ohne Manometer

2. Verschlussschraube montiert

Eingangs- Flaschenanschluss

1. Flaschenanschlüsse 200 /300 bar

2. Ohne Verschraubung (1/4"NPT IG)

3. 1/8 Klemmringverschraubung ES

4. 1/4 Klemmringverschraubung ES

5. 6mm Klemmringverschraubung ES

6. 1/4 NPT Male - AG

7. G3/8 BSP R/H Messing Male - AG

8. G3/8 BSP L/H Messing Male - AG

Ausgangsanschluss

1. Ohne Verschraubung (1/4"NPT IG)

2. 1/8 Klemmringverschraubung ES

3. 1/4 Klemmringverschraubung ES

4. 6mm Klemmringverschraubung ES

5. 1/4 NPT Male - AG

6. G3/8 BSP R/H Messing Male - AG

7. G3/8 BSP L/H Messing Male - AG

8. Absperrventil, 1/4 NPT F, EPDM-Dichtung oder FKM-Dichtung

9. Absperrventil, 1/8 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

10. Absperrventil, 1/4 Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

11. Absperrventil, 6 mm Klemmringverschraubung, ES, EPDM-Dichtung oder FKM-Dichtung

12. Absperrventil, 1/4 NPT Male, EPDM-Dichtung oder FKM-Dichtung

13. Absperrventil, G3/8 BSP R/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung

14. Absperrventil, G3/8 BSP L/H, Messing, Male, EPDM-Dichtung oder FKM-Dichtung

Weitere Optionen

1. Konformitätsbescheinigung (CoC)

2. Kalibrier-/Druckprüfungs- Zertifikat

weitere Optionen auf Anfrage

Die Tech Master GPT401 Druckminderer sind zweistufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen konstante Eingangsdrücke erforderlich sind. Sie sind geeignet für nicht-korrosive, nichttoxische reine Gase bis zu einem Reinheitsgrad von 4.5 (99.995 %).

Es gibt noch keine Bewertungen.
