Sicherheitseinrichtung
Gebrauchsstellenvorlage
Rückschlagventil Explosionsschutz
für
Acetylen / Propan / Brenngas
Typ 1 - für hohe Durchflüsse

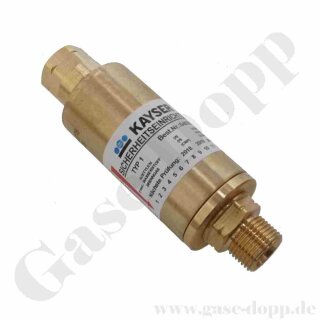

KAYSER 64030
Made in Germany
Hersteller GCE Rhöna / Kayser
Rückschlagventil / Explosionsschutz
Nach ISO 5175
Sicherheitseinrichtung gegen Gasrücktritt und Flammendurchschlag nach EN 730
Gasrücktrittventil zur Verhinderung von Gasgemischbildung auf der Zuströmseite
einer Flammensperre aus gesintertem Chrom-Nickel-Stahl
Temperatur gesteuerten Nachströmsperre
Technische Details ( Acetylen / Propan / Wasserstoff)
Anschluss (Eingang): G 3/8" LH außen
Anschluss (Ausgang): G 3/8" LH innen
Betriebsdruck: 1,5-5 bar
Durchsatz bei 0,9 bar = 10,5 m³
Acetylen max. 1,5 bar
Wasserstoff max. 4,0 bar
Brenngas max. 5,0 bar
Verwendung
Die Sicherheitseinrichtungen dienen gegen Gasrücktritt und Flammendurchschlag an Entnahmestellen von Verteilungsleitungen und Einzelflaschenanlagen (TRAC 204 und 208 sowie § 9 der VBG 15). Die Sicherheitseinrichtungen können lagenunabhängig eingebaut werden und sind unabhängig von der Art der verwendeten Brenner. Der Anschluss von mehr als einem Arbeitsgerät an einer Sicherheitseinrichtung ist unzulässig. Die Umgebungstemperatur darf 60° C nicht überschreiten.
Wartung
Die Sicherheitseinrichtungen müssen mindestens einmal jährlich auf Sicherheit gegen Gasrücktritt und Dichtheit gegen die Atmosphäre gem. den Bestimmungen der TRAC 207, 9.36 bzw. BGV D1 geprüft werden. Die Sicherheitseinrichtungen dürfen nur vom Hersteller geöffnet und instandgesetzt werden. Der Schmutzfilter darf von Sachkundigen selbst gewechselt werden.
